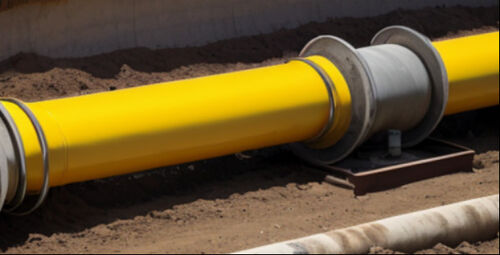

ภาพรวมของแผนการตรวจสอบการรั่วไหลสําหรับท่อท่อแก๊สใต้ดิน โดยใช้เครื่องตรวจสอบเมธาน MYUAV DRONE

ความ สําคัญ ของ การ ตรวจ ท่อ ก๊าซใต้ดิน

ก๊าซเป็นก๊าซที่สามารถเผาไหม้และระเบิดได้ และการใช้และการจัดการที่ปลอดภัยของก๊าซนั้นมีความสําคัญและความปลอดภัยของมันเกี่ยวข้องโดยตรงกับความปลอดภัยและความมั่นคงของการจําหน่ายก๊าซผ่านการตรวจสอบเป็นประจํา ความเสี่ยงต่อความปลอดภัย เช่น การรั่วไหล ความเสียหาย และการก่อกั้น สามารถตรวจพบและแก้ไขได้ทันที ป้องกันอุบัติเหตุ เช่น การรั่วไหลของก๊าซและการระเบิดนอกจากนี้, การเก่าแก่ของท่อหล่อครบวงจรใต้ดินในเมืองอาจส่งผลให้เกิดการเก่าแก่ และอันตรายความปลอดภัยอื่น ๆ เช่น การรั่วไหลและการแตกของท่อหล่อเพื่อรับรองการใช้งานที่ปลอดภัยของท่อหลอดใต้ดิน, การตรวจสอบเป็นประจําก็จําเป็นเช่นกัน เพื่อระบุอันตรายที่ซ่อนอยู่เหล่านี้ และใช้มาตรการที่สอดคล้องกันในการซ่อมแซมและบํารุงรักษาโดยเฉพาะอย่างยิ่งจําเป็นต้องดําเนินการตรวจสอบประจําของท่อท่อน้ํามัน.

ข้อจํากัดของการตรวจสอบลําเลียงก๊าซใต้ดินในระยะแรก

Early detection methods used in the automatic flight inspection of the MYUAV DRONE route showed that the projection of point laser along the flight direction of the MYUAV DRONE on the ground was a line, และความกว้าง, ซึ่งเป็นเส้นผ่าตัดของจุดเลเซอร์, ปกติไม่เกิน 20 ซม.ความผิดพลาดการบินของ MYUAV DRONE ทําให้ MYUAV DRONE ต้องบินไปกลับหลายครั้ง เพื่อปกคลุมท่อท่อที่ต้องการการตรวจสอบซึ่งเป็นเรื่องไม่สะดวกมาก

ข้อดีของสินค้า

เพื่อชดเชยข้อจํากัดของเครื่องตรวจจับเมธานเลเซอร์ เครื่องตรวจสอบพื้นดินด้วยเลเซอร์ถูกพัฒนามีกิมบัลที่มั่นคง 3 แกน เพื่อรักษาทิศทางของแสงเลเซอร์ตั้งค่ากับพื้นดินเครื่องควบคุมการสแกนควบคุมการหมุนของกิมบัล และการกระจายแสงเลเซอร์บนพื้นดินมีลักษณะเป็นกลมส่งผลว่า, MYUAV DRONE สามารถครอบคลุมระยะทางของท่อท่อที่ต้องการตรวจสอบในเที่ยวบินเดียว คาปันความผิดพลาดตําแหน่งการบิน และจับปริมาณอากาศที่รั่วไหลที่หันออกจากท่อท่อการปรับปรุงความเป็นไปได้ของการตรวจจับและการตรวจสอบในเวลาจริง.

LC30pro [5G เวอร์ชั่น]

ผลิตภัณฑ์ LC30 pro [รุ่น 5G] ได้มีการออกแบบปรับปรุงเป้าหมายในแง่ของปริมาตร, น้ําหนัก, การบริโภคพลังงาน, และการรบกวนทางแม่เหล็กไฟฟ้าที่เป้าหมายถึงลักษณะการใช้งานของ MYUAV DRONE. เวลาตอบสนอง 25 มิลลิสekunth รับประกันว่า MYUAV DRONE สามารถรักษาผลิตข้อมูลที่มั่นคงและน่าเชื่อถือได้แม้กระทั่งในช่วงการเคลื่อนไหวความเร็วสูงความแม่นยําในการวัดสูง, ขั้นต่ําการตรวจจับ, และความเร็วการตอบสนองอย่างรวดเร็ว, และเกือบไม่ต้องการการบํารุงรักษาและการปรับระดับการวัดในสถานที่.

เมื่อเทียบกับวิธีการตรวจจับเซ็นเซอร์ไฟฟ้าเคมีดั้งเดิม LC30pro [5G เวอร์ชั่น] สามารถตรวจสอบได้โดยไม่ต้องสัมผัสมีระยะทางการตรวจจับสูงสุด 150 เมตร และไม่ได้รับผลกระทบจากปัจจัยสิ่งแวดล้อม เช่น อุณหภูมิ, ความชื้นและความดัน และมีความมั่นคงสูงมาก

การควบคุม APP: เปิดไอคอนของ Android desktop และใส่อินเตอร์เฟซการเข้าใช้งานของ Laser Methane APPสถานะ MYUAV DRONE และข้อมูลการวัดเมธานสามารถดูได้ในเวลาจริงในกรณีการรั่วไหลของท่อท่อ อุปกรณ์ปลายทางจะเตือนและบันทึกข้อมูลโดยอัตโนมัติ (เวลา, พิกัด,รูปภาพที่สถานที่) เพื่อการสร้างรายงานการตรวจสอบโดยอัตโนมัติในระยะหลัง.

การควบคุมทางเว็บ: การติดตามและจัดการข้อมูลเมธานแบบรวมกัน สามารถเรียกแผนที่, เปลี่ยนระหว่าง 3D/2D/ภาพเรียบ, แสดงเส้นทางการบิน 3D, แสดงค่าบล็อกสีแสดงข้อมูลในเวลาจริง, จุดหมายและการวัด, สถิติของพื้นที่ผิดปกติ, การตั้งตําแหน่งอย่างรวดเร็ว, การสอบถามบันทึกประวัติศาสตร์, และการส่งออกรายงาน.

การประกอบระบบ

เครื่องตรวจจับเมธานเลเซอร์ L30Pro [รุ่น 5G] สามารถติดตั้งในขณะนี้บนเครื่องบินไร้คนขับ DJI M300RTK และ M350RTKMYUAV เพื่อใช้งานมันสามารถส่งข้อมูลปริมาณเมธานที่เก็บโดยเซ็นเซอร์ไปยัง APP หรือเว็บไซต์ที่ควบคุมทางไกลเพื่อแสดงผ่านวิธีการส่งต่าง ๆ เช่น โมดูล 5G และ DJI SDK.

การประกอบโครงสร้าง

โมดูลปล่อยและรับเลเซอร์ถูกบูรณาการภายในซอนด์ และหน่วยรับภายในซอนด์ประกอบด้วยวงจรรับสัญญาณวงจรเสริมและวงจรการประมวลผลหน่วยการประมวลผลกลางนํามาประมวลผลแบบสองตัว หนึ่งคือประมวลผล DSP ที่ใช้สําหรับการประกอบการระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับขณะที่โปรเซสเซอร์อีกตัวหนึ่งใช้สําหรับการควบคุมฟังก์ชัน, การตรวจสอบสถานะ, การสื่อสาร, และฟังก์ชันอื่น ๆ ของระบบทั้งหมด.การให้ความมั่นใจว่าเส้นผ่าของจุดที่ไม่เกิน 150m, และให้แน่ใจว่าสัญญาณแสงที่ออกจะแข็งแรงพอที่จะลดการรบกวนจากแสงแดดและปรับปรุงสัดส่วนสัญญาณ-เสียงส่วนภายนอกของ sonda ประกอบด้วยสามแกน gimbal, หลุมเลเซอร์วัด, หลุมเลเซอร์แสดง, และหน้าต่างรับ

การประกอบแผนผลิตภัณฑ์

ระบบตรวจสอบระบบหลอดน้ําเมธานแบบเลเซอร์ใต้ดิน MYUAV DRONE เป็นระบบที่ครบวงจร ซึ่งรวมถึง MYUAV DRONE, แดร์ LC30pro [5G] และศูนย์ควบคุมบนพื้นดินการทํางานร่วมกันเพื่อให้เกิดการตรวจสอบการรั่วไหลของท่อน้ํามันใต้ดินที่มีประสิทธิภาพ.

MYUAV DRONE: นี่คือแกนหลักของระบบทั้งหมด ซึ่งรับผิดชอบในการดําเนินงานการสแกน LiDAR และการตรวจจับปริมาณเมธานความสามารถต่อต้านการแทรกแซง, และความทนทานในการปรับตัวต่อสภาพแวดล้อมของท่อหลอดใต้ดิน

เครื่องตรวจจับ LC30pro [5G]: MYUAV DRONE ต้องมีเครื่องตรวจจับต่างๆ เช่น เครื่องตรวจจับเมธาน ซึ่งสามารถตรวจสอบปริมาณเมธานในท่อไฟใต้ดินได้ในเวลาจริงหากปริมาณเมธานเกินระยะที่ปลอดภัย, เซนเซอร์จะออกเสียงเตือน

ศูนย์ควบคุมพื้นดิน: นี่คือส่วนสําคัญอีกส่วนหนึ่งของระบบทั้งหมด (รวมถึงปลายการควบคุม PC และปลายการควบคุม APP) ที่รับผิดชอบในการรับข้อมูลที่ส่งโดย MYUAV DRONEการวิเคราะห์และการประมวลผลข้อมูลและเป็นพื้นฐานสําหรับการบํารุงรักษาและซ่อมแซมท่อ
