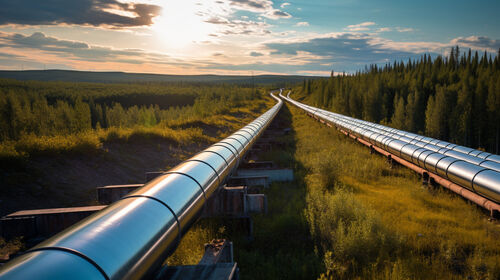

การใช้เครื่องตรวจจับเมธานเลเซอร์ MYUAV DRONE ในการตรวจสอบท่อท่อก๊าซธรรมชาติระยะไกล
▶ ความ จําเป็นของ MYUAV Drone การตรวจสอบเมธานเลเซอร์
เครื่องตรวจจับเมธานเลเซอร์ MYUAV DRONE มีบทบาทสําคัญในการตรวจสอบท่อท่อก๊าซธรรมชาติระยะไกลทําการตรวจสอบการรั่วโดยการใช้ MYUAV DRONE พร้อมเครื่องตรวจจับเลเซอร์เมธานสําหรับการตรวจสอบ สามารถตรวจพบการรั่วไหลในท่อไวและแม่นยําเพิ่มประสิทธิภาพการตรวจสอบในขณะเดียวกัน การตรวจสอบ MYUAV DRONE ยังสามารถตรวจสอบท่อหลอดระยะยาวและกลางได้การครอบคลุมพื้นที่ที่ยากที่จะไปถึงบนพื้นที่ และการปรับปรุงการครอบคลุมการตรวจสอบ.
นอกจากนี้ เครื่องตรวจจับเมธานแบบเลเซอร์ MYUAV DRONE มีข้อดี เช่น การพกพาได้เร็ว ประสิทธิภาพ และราคาถูก ทําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับการตรวจสอบท่อระยะไกล
▶ภาพรวมระบบ
โดยการใช้โปรแกรมสถานีพื้นดินสําหรับการวางแผนเส้นทาง, มันง่ายที่จะบรรลุการตรวจสอบท่อระยะกลางและไกล.สถานการณ์การตรวจสอบปัจจุบันและข้อมูลการวัดเมธาน สามารถดูได้ในเวลาจริงในกรณีการรั่วไหลของท่อท่อ อุปกรณ์ปลายทางจะเตือนและบันทึกข้อมูลโดยอัตโนมัติ (เวลา, พิกัด,รูปภาพที่สถานที่) เพื่อการสร้างรายงานการตรวจสอบโดยอัตโนมัติในระยะหลัง.
เครื่องวัดเลเซอร์เมธาน
สินค้า LC30 PRO [รุ่น 5G] เป็นรุ่น 5G ของ LC30 PRO. ปัจจุบันมันสามารถติดตั้งบน DJI M300RTK และ M350RTKMYUAV DRONE เพื่อใช้ได้.ข้อมูลปริมาณเมธานที่เก็บโดยเซ็นเซอร์สามารถส่งไปยังแอปพลิเคชั่นควบคุมทางไกลหรือหน้าเว็บเพื่อแสดงผ่านวิธีการส่งต่าง ๆ เช่น 5G module DJI SDKการควบคุม APP: เปิดไอคอนของ Android และเข้าอินเตอร์เฟซการเข้าใช้งานของ Laser Methane APPสถานะ MYUAV DRONE และข้อมูลการวัดเมธานสามารถดูได้ในเวลาจริงในกรณีการรั่วไหลของท่อท่อ อุปกรณ์ปลายทางจะเตือนและบันทึกข้อมูลโดยอัตโนมัติ (เวลา, พิกัด,รูปภาพที่สถานที่) เพื่อการสร้างรายงานการตรวจสอบโดยอัตโนมัติในระยะหลัง. การควบคุมทางเว็บ: การติดตามและจัดการข้อมูลเมธานแบบรวมกัน สามารถเรียกแผนที่, เปลี่ยนระหว่าง 3D / 2D / ทัศนคติแบบเรียบ, แสดงเส้นทางการบิน 3D, แสดงค่าบล็อกสีแสดงข้อมูลในเวลาจริง, จุดหมายและการวัด, สถิติของพื้นที่ผิดปกติ, การตั้งตําแหน่งอย่างรวดเร็ว, การสอบถามบันทึกประวัติศาสตร์, และการส่งออกรายงาน.
วิธีการติดตาม
ก๊าซตรวจ: เมธาน
หลักการตรวจจับ: เทคโนโลยีการดูดซึมแสงด้วยเลเซอร์ TDLAS
รูปแบบการตรวจจับ: แบบการสแกนแบบสแกนแบบสแกนแบบสแกนแบบสแกน
มุมสวิง: 1 °, 2 °, 3 °, 4 °, 5 ° ไม่จําเป็น
ความเร็วในการสวิง: 1 รอบ/วินาที, 1.5 รอบ/วินาที, 2 รอบ/วินาที
เที่ยวบินเหนือสายท่อ กิมบอลที่มั่นคงสามแกนรักษาทิศทางการฉายแสงเลเซอร์ตั้งตรงกับพื้นและการกระจายของแสงเลเซอร์ที่พื้นดินเป็นรูปสไพร่, ผ่าตัดในความกว้างที่กําหนดไว้ (ประมาณ 3-10 เมตร) ผลลัพธ์คือ MYUAV DRONE สามารถครอบคลุมระยะของท่อท่อที่จําเป็นต้องตรวจสอบในเที่ยวบินหนึ่ง, คอมพენს์ความผิดพลาดตําแหน่งการบิน,และจับปริมาณอากาศที่รั่วไหลที่หลบออกจากท่อ.
▶กระบวนการตรวจสอบ
1งานเตรียม
ก่อนการตรวจสอบท่อท่อ MYUAV DRONE ต้องเตรียมตัวสําหรับการขึ้นเครื่อง ผู้ใช้บริการควบคุมการขึ้นเครื่องของ MYUAV DRONE ผ่านรีโมทคอนโทรล เพื่อให้มั่นคงในการขึ้นเครื่อง
2การวางแผนเส้นทางการตรวจสอบ
อินเตอร์เฟซการแก้ไขเส้นทางสามารถแก้ไขและปรับปรุงเส้นทางได้ หลังจากอัพโหลดเส้นทาง MYUAV DRONE สามารถทําการตรวจสอบการบินอัตโนมัติเพื่ออัพเดทสําหรับพื้นที่ตรวจสอบท่อ, ผู้ประกอบการสามารถวางแผนเส้นทางการตรวจสอบล่วงหน้า เพื่อให้แน่ใจว่า MYUAV DRONE สามารถครอบคลุมพื้นที่ท่อหลอดทั้งหมดและหลีกเลี่ยงอุปสรรคและพื้นที่อันตราย
3. การทดสอบการบ้าน
หลังจากที่เครื่องบินเข้าสู่เส้นทางการบิน การสแกนเลเซอร์จะดําเนินการบนอากาศรอบท่อในระหว่างกระบวนการตรวจสอบกล่องข้อมูลสถานะสามารถแสดงอยู่ด้านล่างของจอ, ซึ่งรวมข้อมูลเครื่องบิน, ข้อมูลเส้นทาง, และข้อมูลการตรวจสอบเมธาน
เมื่อข้อมูลผิดปกติถูกตรวจพบระหว่างการบิน ตําแหน่งสามารถถูกระบุด้วยสีบนแผนที่
4การวิเคราะห์ข้อมูลและการรายงาน
ในระหว่างการบิน เมื่อการรั่วไหลของก๊าซเมธานที่เกินขั้นต่ําถูกตรวจพบ MYUAV DRONE จะถ่ายภาพและบันทึกข้อมูลที่เกี่ยวข้องอย่างค่าปริมาณปัจจุบันจํานวนข้อมูลที่ผิดปกติMYUAV DRONE ส่งข้อมูลการตรวจจับเมธานที่รวบรวมไปยังพื้นที่ ที่มืออาชีพวิเคราะห์ข้อมูลและผลิตรายงานการตรวจสอบ PDFให้ข้อมูลสําคัญในการดําเนินงานและบํารุงรักษาท่อ.
▶กรณีรายงานการติดตาม
รายละเอียดข้อมูลเมธาน
เวลาเริ่มต้น: 7 พฤศจิกายน 2023 23:00:24
เวลาสิ้นสุด: 7 พฤศจิกายน 2023 23:02:43
จํานวนอุปกรณ์: การทดสอบ - เมธาน
ขนาดของกรีดตรวจจับ: 30 เมตร * 30 เมตร (900 ตารางเมตร)
จํานวนพื้นที่ตรวจสอบ: 140
ขนาดพื้นที่ตรวจสอบ: 126000 ตารางเมตร
ค่าสูงสุดของจุดข้อมูลเมธาน: 3000.00 ppm, ความยาวและความกว้าง: xxx, xxx
[เมธาน] ค่าขั้นต่ําของจุดข้อมูล: 0.00ppm, ความยาวและความกว้าง: xxx, xxx
รายละเอียดข้อมูลความแรงแสง
เวลาเริ่มต้น: 7 พฤศจิกายน 2023 23:00:24
เวลาสิ้นสุด: 7 พฤศจิกายน 2023 23:02:43
จํานวนอุปกรณ์: การทดสอบ - เมธาน
ขนาดของกรีดตรวจจับ: 30 เมตร * 30 เมตร (900 ตารางเมตร)
จํานวนพื้นที่ตรวจสอบ: 140
ขนาดพื้นที่ตรวจสอบ: 126000 ตารางเมตร
[ความเข้มงวดของแสง] ค่าจุดข้อมูลสูงสุด: 20.00lx, ความยาวและความกว้าง: xxx, xxx
[ความเข้มของแสง] ค่าขั้นต่ําของจุดข้อมูล: 0.00lx, ความยาวและความกว้าง: xxx, xxx
