ระบบ UAV ที่ติดต่อกลางสําหรับการเฝ้าระวังทางอากาศ

ระบบ UAV ที่ติดต่อกลาง

รุ่นระบบ: M10

1.การตั้งค่าระบบ

• UAV 14S
• 10kw 14S แอร์บอร์น แอฟเวอร์
• 380VAC, 300m สถานีฐาน UAS ที่ติด

2.ปริมาตรส่วนประกอบ

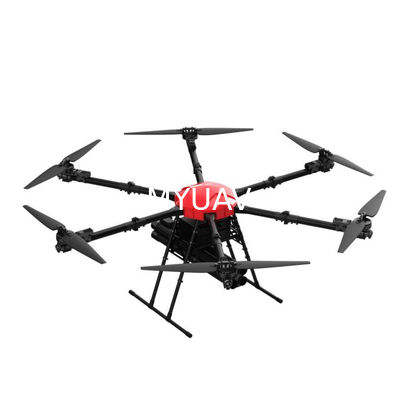

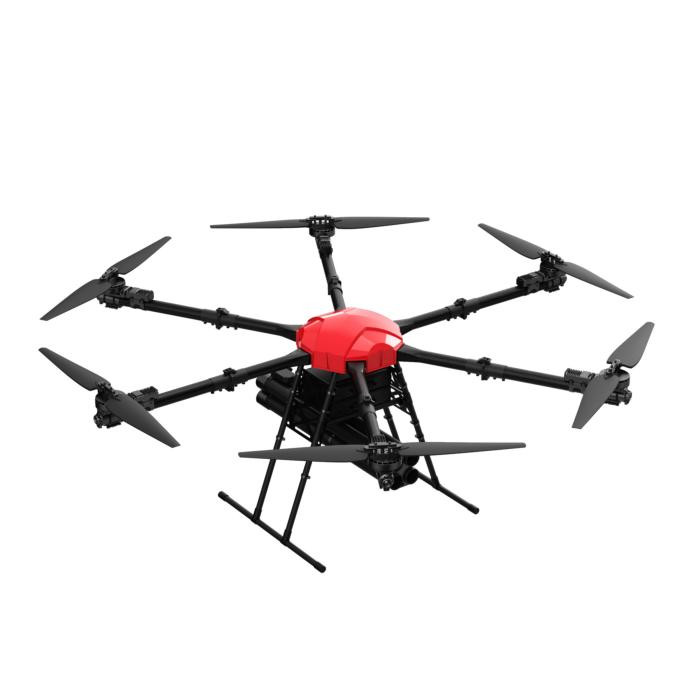

• UAV

ครับ

รุ่น MH30

วัสดุ สายใยคาร์บอน + สับสนธิอลูมิเนียมอากาศ

จํานวนโรเตอร์ 6 โรเตอร์

ขอบล้อ ≤1920

ขนาดขยาย (mm) 1780*2070*800

ขนาดพับ (mm) 1000*1250*800

น้ําหนักว่าง ≤18.5KG ((ไม่มีแบตเตอรี่)

ความจุสูงสุด ≤30KG

น้ําหนักสูงสุดในการขึ้นเครื่อง ≤58KG

ความเร็วการบินสูงสุด ≤ 18m/s

ความเร็วสูงสุด ≤5m/s

ความเร็วลงสูงสุด ≤4m/s

ความสูงสูงสุดในการขึ้นเครื่อง 4000m

ความทนทานที่ว่าง ≥35 นาที

ความทนทาน 30 กิโลกรัม ≥10 นาที

ระบบตําแหน่ง GPS ตําแหน่ง + RTK

ระบบพลังงาน ประสิทธิภาพสูง FOC power

ขนาดกระบอก 34 นิ้ว กระบอกพับ

แบตเตอรี่พลังงาน 14S 28000mAh*1

ชาร์เจอร์ ชาร์เจอร์ที่รวดเร็วมาก

ระยะไกล 11 นิ้วจอ

ระยะเวลารอของรีโมทคอนโทรล 8-12 ชั่วโมง

ระยะทางส่ง 5km-10km (สามารถปรับปรุง)

ความเร็วลมความปลอดภัย ≤ 6

อุณหภูมิการทํางาน -20°C ถึง 50°C

ระดับการป้องกันร่างกาย IP65

• อากาศ PราคาSสูงขึ้น

ครับ

พลังงานไฟฟ้าบนเครื่อง	ปริมาตร
มิติภายนอก (มีเครื่องระบายความร้อน)	25.2 x 14.4 x 5.9 ซม.
น้ําหนัก	2100 กรัม
พลังงานระดับ	10kW
ความดันไฟเข้าระดับ	1000VDC
ความดันออกระดับ	58VDC / 14S
ระยะเวลาการบิน	24 ชั่วโมง (ภาระปริมาณ, โหมดพลังงานติด)
ประสิทธิภาพในการแปลง	94%
การป้องกันความแรงเกิน	กระแสออกมากกว่า 175A, การป้องกันอัตโนมัติของไฟฟ้าในเครื่อง
การป้องกันความกระชับกําลังเกิน	ใช่
การป้องกันการตัดสั้น	ใช่ สามารถฟื้นฟูได้
ป้องกันอุณหภูมิเกิน	120°C
การป้องกันการล้มเหลวไฟฟ้า	ในโหมดที่ติดเครื่องบิน สามารถบินและลงจอดได้ปกติ หากการจําหน่ายพลังงานถูกตัดระหว่างการบิน
อินเตอร์เฟซ Vo+ / Vo-(BAT+ / BAT-): เครื่องเชื่อม QS8 หญิง *2 ซ็อต สายออก DC สําหรับการเชื่อมต่อกับเครื่องบินไร้คนขับ เชื่อมต่อโซเคทใดๆ กับแบตเตอรี่บนเครื่องบิน เพื่อให้มีพลังงานสํารอง Vin+ / Vin-: เครื่องเชื่อม XT90 ตัวผู้ การเข้าแบบไฟฟ้าแบบไฟฟ้าแบบไฟฟ้าแบบไฟฟ้าแบบไฟฟ้าแบบไฟฟ้าแบบไฟฟ้า

• สถานีฐานที่ติด

ครับ
