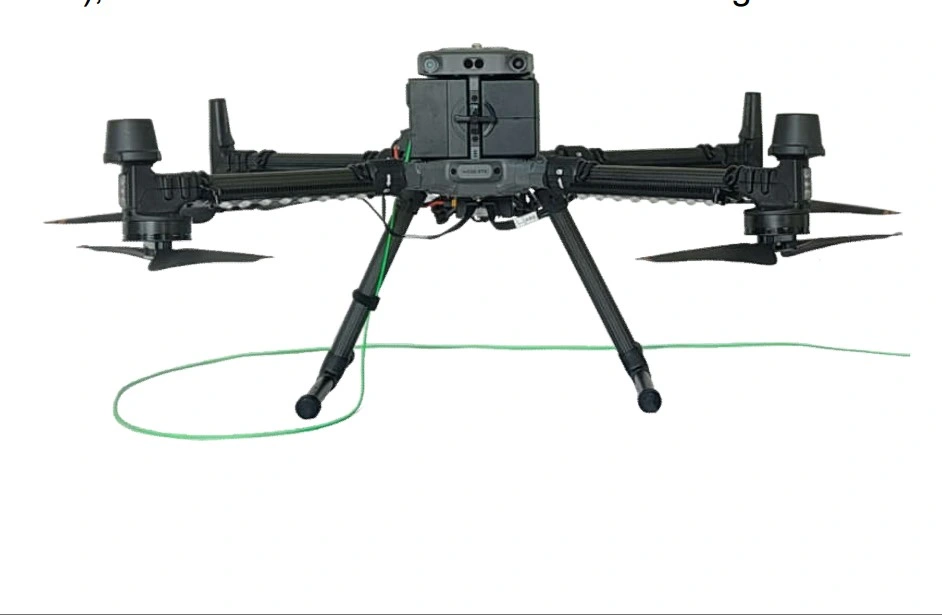

MYUAV เวอร์ชั่นใหม่ Dji M300 M350 สาย Drone ติด

ฉบับใหม่DJIM300M350 สายดรออนที่ติด


ระบบพลังงานที่เชื่อมต่อกับเครื่องบินไร้คนขับสามารถ ccustomized ตามความต้องการพิเศษของคุณ

ความยาวของเคเบิลสามารถปรับเปลี่ยนได้จาก 33-330m
สายไฟเบอร์ออปติกมี
ระบบนี้เข้ากันได้กับเครื่องบินไร้ผู้ขับเคลื่อนหลายหมุนทุกเครื่องที่มี MTOW 5-110kg

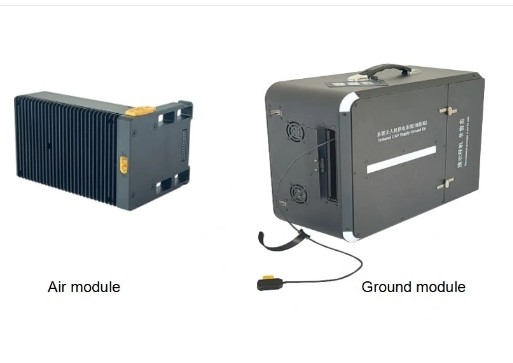

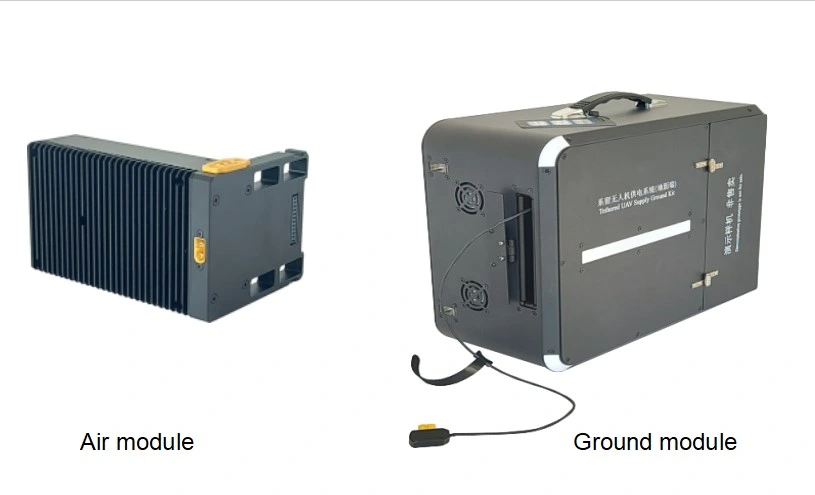

หน่วยพลังงาน Drone Tether TPS110M-M300/M350 สําหรับ Drone Tether DJI M300 M350

1.ลักษณะสิ่งแวดล้อม

1) อุณหภูมิสิ่งแวดล้อม: -20 ~ 45 oC (การทํางาน), -40 ~ 65 oC (การเก็บรักษา)
2) ความชื้นสัมพันธ์: RH 10-80% (การทํางาน) RH 5-90% (การเก็บรักษา)
3) ความสูง: 0-3000m

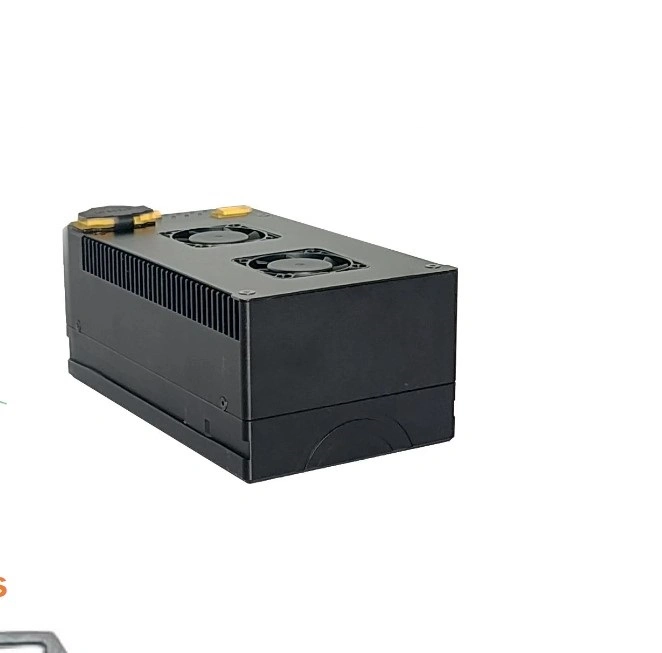

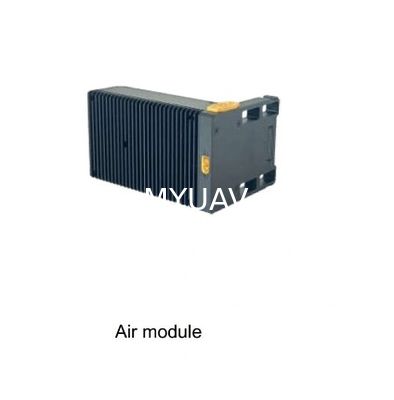

2.อากาศโมดูลพลังงานไฟฟ้าสําหรับ Tether Drone DJI M300 M350

1) ความดันการเข้า: 600 ~ 830Vdc การเข้าระดับกว้าง
2) ความดันออก: 51.5 ± 0.5Vdc, ความดันออกคงที่, รองรับการปรับความดัน
3) พลังงานออก: 3000W (ผลิตระยะยาวเรท) 3500W (ค่าสูงสุด≤10s)
4) ฟังก์ชันการป้องกัน: การป้องกันความแรงเกินและความแรงต่ําในการเข้า, ความแรงเกินในการออก, ความแรงเกิน, การตัดสั้น, และการป้องกันอุณหภูมิเกิน
5) วิธีการติดตั้ง: ติดและถอดการติดตั้ง, เหมือนกับวิธีการติดตั้งแบตเตอรี่เดิม, Drones และกล่องการบินไม่ต้องการการปรับปรุงใด ๆ
6) วิธีการระบายความร้อน: พัดลมภายนอกระบายความร้อนอย่างมีกิจกรรม และท่ออากาศที่ได้รับการจัดไว้คือการเย็นด้วยอากาศบังคับ
7) อินเตอร์เฟซ: การเข้า XT60 การออก อินเตอร์เฟสแบตเตอรี่ (ใช้พลังงานโดย Drone) การออก XT60 (ใช้พลังงานโดยแสง)

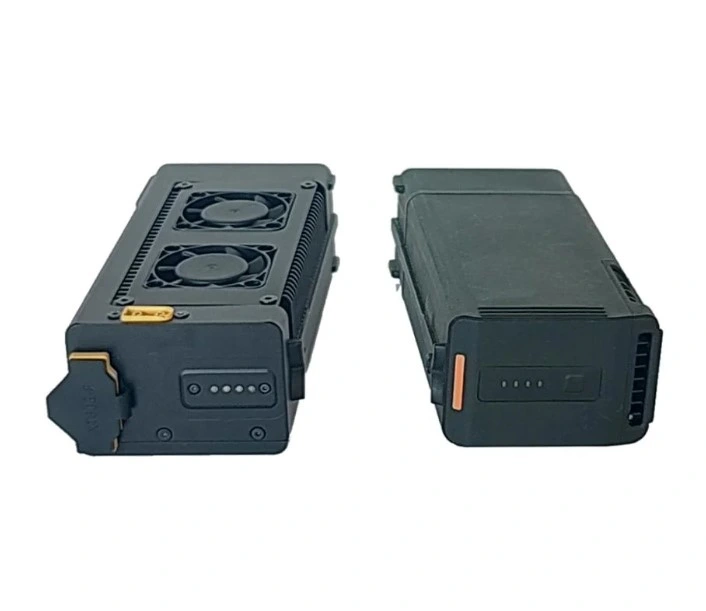

8) ขนาด: 163 × 92 × 65 ± 0.5 มิลลิเมตร (เปลี่ยนแบตเตอรี่ TB60 หนึ่งโดยไม่ใช้พื้นที่การติดตั้งเพิ่มเติม)
9) น้ําหนัก: 980 ± 20g (เปลี่ยนแบตเตอรี่ TB60 1350g เพื่อลดน้ําหนักการขึ้นเครื่องของ Drone)
10) ระดับการป้องกัน: IP54

3คุณลักษณะการทํางาน

อัตโนมัติรีลใน / ออก: ติดตามการขึ้นและลงของ UAV ให้พร้อมกันรีลสายไฟฟ้าใน / ออก, ปรับความตึงเครียดและกดปุ่มด้วยมือเพื่อถอนสายเคเบิลในขณะที่การตัดพลังงาน.

ฟังก์ชันการสื่อสาร: มีฟังก์ชันการสื่อสารแบบมีสายใยด้วยโปรโตคอลพอร์ตลําดับ และรองรับฟังก์ชันการสื่อสารแบบไร้สายด้วยโปรโตคอลพอร์ตลําดับแบบไร้สายหรือ Bluetooth

ฟังก์ชันการป้องกัน: การป้องกันความแรงเกินและความแรงต่ําในการเข้า, ความแรงเกินในการออก, ความแรงเกิน, การตัดสายสั้น, การป้องกันความร้อนเกิน, การกําจัดความผิดพลาดและการฟื้นฟูตัวเอง

ฟังก์ชันแสดงข้อมูล: หน้าจอสัมผัสขนาด 4.0 นิ้วแสดงข้อมูล เช่น ความตึงเครียด, ปัจจุบัน, อุณหภูมิ, ความยาวของสายไฟฟ้า, วันที่, เวลา, บันทึกการทํางาน, บันทึกความผิดพลาด, และข้อมูลสถานะการทํางาน.

การปรับตั้ง: จอแสดงผลสนับสนุนการตั้งค่าและปรับความเร็วการลวดสาย, ความยืดหยุ่นการลวดสาย, ความยืดหยุ่นการลวดสาย, ความยาวความปลอดภัย, วันที่และเวลาและรองรับการเปลี่ยนระหว่างจีนและอังกฤษแสดง.

ฟังก์ชันเตือนความผิดพลาด: เมื่อระบบทํางานผิดปกติ, จอจอสกรอลเพื่อแสดงข้อมูลความผิดพลาด, และไฟเตือนความผิดพลาดจะส่องสีแดงและมีเสียงเตือน.

การนําอุปกรณ์: ด้วยการออกแบบกระเป๋าเปื้อนหลัง กระเป๋าเปื้อนหลังสามารถติดตั้งระบบการผูกพันครบวงจร, รวมถึงกล่องผูกพัน, แหล่งไฟฟ้าโมดูลอากาศ, หน่วยแสง (ไม่จํากัด)และอุปกรณ์เสริมอื่น ๆน้ําหนักรวม 12 ± 0.5 กิโลกรัม

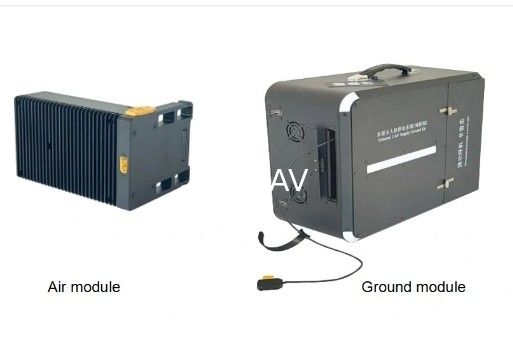

4.ปริมาตร

รายการ		ปริมาตรเทคนิค
อุณหภูมิบริเวณ		-20 ~ 45 oC (การทํางาน) -40 ~ 65 oC (การเก็บ)
ความชื้นสัมพัทธ์		RH 10-80% (การทํางาน) RH 5-90% (การเก็บ)
ความสูง		≤ 3000m

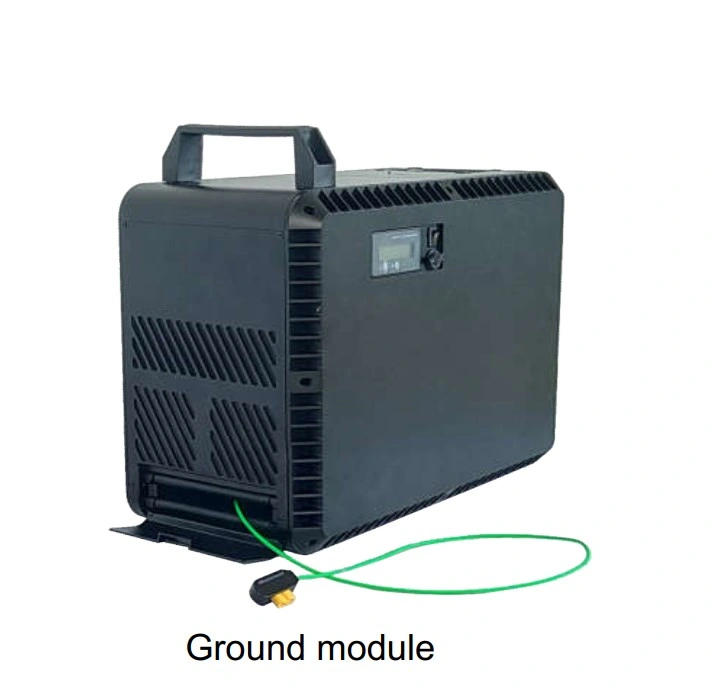

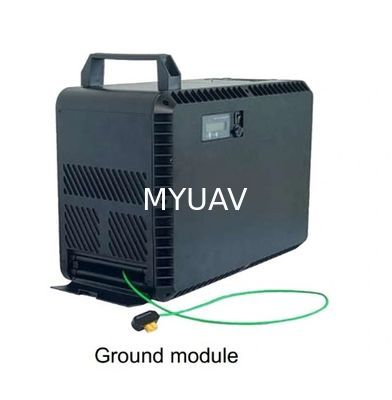

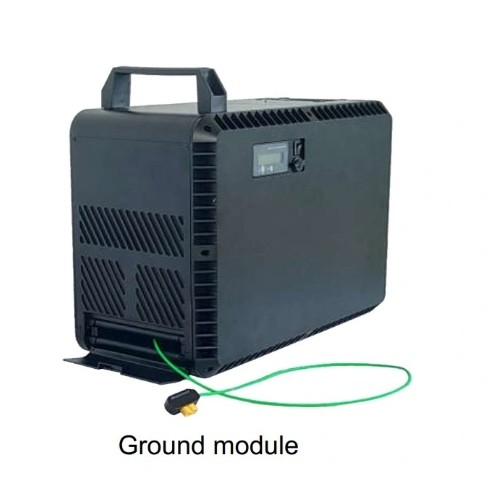

โมดูลพลังงานการเชื่อมต่อ	ความดันการเข้า	176-264Vac การเข้าระดับกว้าง โฟสเดียว 220Vac@45-65Hz
	ความดันการออก	400~750Vdc ปรับได้ ปกติในโรงงาน 750Vdc
	พลังการออก	3500W (ผลิตระยะยาวระดับ) 3850W (ค่าสูงสุด ≤ 30s)
	ความยาวของสายเก็บ	หนุนสายเก็บข้อมูลสูงสุด ≥ 120m
	ความเร็วในการลด	0-2m/s ปรับได้
	แรงดึง	0-10N ปรับได้
	อินเตอร์เฟซ	ซ็อตเข้าพร้อมสวิตช์ สายไฟฟ้าออก XT60
	กุญแจและสวิทช์	ปุ่มเปิด/ปิดความแรงสูง ปุ่มถอนสายไฟแรง ไฟแสดงสัญญาณเตือน
	ขนาด	360 × 280 × 165 ± 0.5 มิลลิเมตร ยกเว้นรองเท้าและมือถือ
	น้ําหนัก	9.2 ± 0.2 กิโลกรัม รวมถึงสายไฟฟ้าที่ติด 110 เมตร
สายเทอร์	วัสดุ	สายใยทองแดงเคลือบด้วยเงิน สายใยผิวเคลือบจากฟลอโรพลาสติกประกอบ
	ปัจจุบัน	3-5A
	ความต้านทาน DC	10.5 ± 0.2 Ω วงจร 100m@20 oC
	ความแข็งแรงในการดึง	≥ 50kg ทนต่อการถอนตัวซ้ําและเวลาปล่อย ≥ 500 ครั้ง
	ความแข็งแรงในการกันไฟ	≥ 3000Vdc ไม่มีการหยุดทํางาน 1 นาที
	ความยาวของสาย	55/110 ± 2m รองรับความยาวสายที่กําหนดเอง
	กว้างภายนอก	2.6 ± 0.2 มิลลิเมตร
	น้ําหนัก	1.2 ± 0.05 kg/100 ม

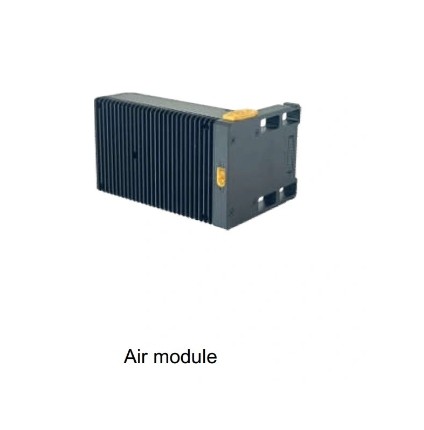

โมดูลอากาศ	ความดันการเข้า	600 ~ 830Vdc การเข้าระยะยาว
	ความดันการออก	51.5 ± 0.5Vdc, ความกระชับกําลังออกคงที่
	พลังการออก	3000W (ผลิตระยะยาวระดับ) 3500W (ค่าสูงสุด ≤ 10s)
	ฟังก์ชันป้องกัน	การป้องกันความดันเกินและความดันต่ําในทางเข้า การป้องกันความดันเกินในทางออก การป้องกันความดันเกินในทางออก การป้องกันความดันเกินในทางออก การป้องกันความดันเกินในทางออก การป้องกันความดันเกินในทางออก การป้องกันความดันเกินในทางออก การป้องกันความดันเกินในทางออก การป้องกันความดันต่ําในทางออก การป้องกันความดันเกินในทางออก การป้องกันความดันเกินในทางออก การป้องกันความดันต่ําในทางออก
	ความดันการแยก	3000V (Vin-Vout), 1 นาที, กระแสรั่ว ≤ 5mA, ไม่มีความล้มเหลว, flashover หรือปรากฏการณ์ corona
	วิธีการติดตั้ง	การติดตั้งแบบพล็อกอิน เหมือนกับวิธีการติดตั้งแบตเตอรี่เดิม โดยไม่มีการปรับปรุงกล่องเครื่องบินและเครื่องบิน
	วิธีการระบายความร้อน	การเย็นด้วยอากาศธรรมชาติ
	อินเตอร์เฟซ	input XT60, output battery interface (powered by drones), output XT60 (powered by lighting) อินเตอร์เฟซแบตเตอรี่ (ใช้พลังงานโดยเครื่องบินไร้คนขับ)
	ระดับการป้องกัน	IP54
	ขนาด	158 × 92 × 110 ± 0.5mm (เปลี่ยนแบตเตอรี่ TB60 หนึ่งตัวโดยไม่ใช้พื้นที่การติดตั้งเพิ่มเติม)
	น้ําหนัก	960 ± 10 กรัม



ปริมาตรสําหรับเป้าหมายรายการ
1. วอลเตจการเข้าของกล่องกดดิน: 176-264Vac การเข้าระดับกว้าง, single-phase 220Vac
2. ความตึงเครียดการออกไฟฟ้าของโมดูลอากาศ: 25.5 ± 0.3Vdc ความตึงเครียดคงที่ การออกเครื่องบิน UAV ใช้งานภายใต้สภาพการเชื่อมต่อไฟฟ้าและแบตเตอรี่สํารองยังคงชาร์จเต็มตลอด กระบวนการทั้งหมดโดยไม่ต้องเสียพลังงาน
3. พลังงานออกของอุปกรณ์: พลังงานไฟฟ้าโมดูลอากาศ ≥ 2000W, กล่องกดติดดิน ≥ 3500W
4ขนาดของเครื่องพลังงานโมดูลอากาศ: ≤ 156 × 75 × 48 mm, เปลี่ยนแบตเตอรี่ TB30 หนึ่งโดยไม่ใช้พื้นที่การติดตั้งเพิ่มเติม
5น้ําหนักของเครื่องพลังงานโมดูลอากาศ: ≤ 590g, เปลี่ยนแบตเตอรี่ TB30 685g
6ขนาดของกล่องการก่อก่อก่อก่อก่อ: ≤ 360 × 260 × 180 มม.
7. น้ําหนักของกล่องการก่อสร้างการก่อสร้าง: ≤ 9.2kg รวมถึงสายการก่อสร้าง 110m
8ขนาดและน้ําหนักของสายเคเบิล ความยาว ≥ 110m, กว้างสายเคเบิล ≤ 2.4mm, น้ําหนัก ≤ 1.1kg/100m
9. รีลใน / ออกอัตโนมัติ: ติดตามการขึ้นและลงของ UAV เพื่อเรียงลําดับเคเบิลใน / ออก, ปรับความตึงเครียดแบบปรับตัว, และถอนเคเบิลด้วยมือในสภาพขาดพลังงาน
10หน้าที่ป้องกันความแรงเกิน: เมื่ออุปกรณ์ไฟฟ้าโมดูลอากาศออกความแรงเกิน, มันให้ความคุ้มกันความแรงต่ําคงที่การออกไม่ควรถูกปิดโดยตรงและสามารถซ่อมแซมตัวเอง.
11. ฟังก์ชันการสื่อสาร: กล่องกดดินมีฟังก์ชันการสื่อสารแบบสายรุ่นโปรต็อกอล และรองรับฟังก์ชันการสื่อสารแบบไร้สายของ Bluetooth หรือโปรต็อกอลรุ่นไร้สาย
12.ฟังก์ชันการแสดงข้อมูล: จอสัมผัสแสดงข้อมูล เช่น โวลเตจ, ปัจจุบัน, อุณหภูมิ, ความยาวของสายออก, วันที่, เวลา, บันทึกการทํางาน, บันทึกความผิดพลาด, และข้อมูลสถานะการทํางาน
13การตั้งค่า: จอแสดงผลรองรับการตั้งค่าและการปรับความเร็วการรวบรวมสาย, ความตึงเครียดการรวบรวมสาย, ความตึงเครียดการปล่อยสาย, เมตรความปลอดภัย, วันที่และเวลา,และรองรับการเปลี่ยนระหว่างจีนและอังกฤษแสดง.
14. ฟังก์ชันเตือนความผิดพลาด: เมื่อระบบทํางานผิดปกติ, จอจอสกรอลเพื่อแสดงข้อมูลความผิดพลาด, และไฟเตือนความผิดพลาดจะส่องสีแดงและเสียงเบีปเตือน.
15. ระดับการป้องกันอุปกรณ์ระบบ: พลังงานไฟฟ้าโมดูลอากาศ ≥ IP54 กล่องกดติดดิน ≥ IPx4

16.อุปกรณ์ระบบที่นํา: การออกแบบกระเป๋าเป้หลัง กระเป๋าเป้หลังสามารถติดตั้งระบบการผูกมัดครบครัน รวมถึงกล่องกดผืนของกระเป๋าผูกมัด, แหล่งไฟฟ้าโมดูลอากาศ, หน่วยแสงและอุปกรณ์เสริมครบวงจร, ด้วยน้ําหนักรวม ≤ 12.5kg

สําหรับระบบพลังงานที่เชื่อมต่อกับโดรน คุณสามารถเลือกหลายประเภทจากรูปแบบด้านล่าง:

-ภารกิจทั้งกลางวันและกลางคืน
- รีเลย์วิทยุ
- การจัดการวิกฤต
- การป้องกันสถานที่
- ติดตามการจราจร
-ความปลอดภัยในงานขนาดใหญ่
- การตรวจสอบป่า
-การติดตามอุตสาหกรรม
-การติดตามคุณภาพอากาศ

1เครื่องบินไร้ผู้ขับเคลื่อน (UAV) ที่มีอัตราการเคลื่อนไหวสูงกว่าโรเตอร์ มีอันตรายและการทําลายอย่างแน่นอน การใช้งานที่ไม่ถูกต้องอาจทําให้เกิดการบาดเจ็บทางกายหรือความเสียหายทางทรัพย์สินกรุณาใช้ผลิตภัณฑ์ตามคู่มือการใช้งานอย่างละเอียด
2. ผู้ใช้งานควรได้รับการฝึกอบรมและการตรวจสอบทางมืออาชีพ พนักงานที่ไม่ได้รับการฝึกอบรม
3อย่าเมา เหนื่อย ไม่สบายใจ เมื่อใช้ยานี้
4. ต้องให้บุคลากรอยู่ห่างกันอย่างปลอดภัยระหว่างเครื่องบินไร้คนขับ (UAV) เป็นประจํา เพื่อป้องกันความเสี่ยง
5กรุณาบินใต้น้ําหนักการขึ้นเครื่องที่ปลอดภัย กรณีที่มีความเสี่ยง
6กรุณาอย่าบินภายใต้สถานการณ์ความรบกวนของไฟฟ้าแม่เหล็กแรง
7กรุณาปฏิบัติตามกฎหมายและระเบียบในท้องถิ่น และอย่าบินในเขตห้ามบิน
8. กรุณาอย่าอยู่ใกล้หรือสัมผัสมอเตอร์หมุนหรือหมุนหมุน
9. กรุณาชาร์จแบตเตอรี่ทั้งสองเต็ม ก่อนติดตั้งมันกับ UAV และแน่ใจว่าความดันความแตกต่างของพวกเขาต่ํากว่า 0.1 V
10. แบตเตอรี่ไม่ใช้เวลานาน กรุณาเก็บมันในที่แห้งอากาศกับ 60% ไฟฟ้า


Q1: คุณสนับสนุน OEM / ODM?
ตอบ1: ใช่ เราสามารถพิมพ์โลโก้ของคุณบนสินค้าได้
Q2: เกี่ยวกับตัวอย่าง
A2: ในสถานการณ์ปกติตัวอย่างจะพร้อมภายใน 7 วัน และ 10-20 วันสําหรับคําสั่ง OEM / ODM. ค่าตัวอย่างและค่าจัดส่งจะคิดค่าใช้จ่าย
Q3: เวลาในการจัดส่งคืออะไร?
A3: สําหรับคําสั่งปกติ เราสามารถส่งภายใน 15 วัน สําหรับ OEM / ODM เราสามารถส่งภายใน 25-45 วัน (ขึ้นอยู่กับปริมาณ)เราจะแจ้งคุณล่วงหน้าเกี่ยวกับสถานะและการแก้ไข.
Q4: จํานวนการสั่งซื้อขั้นต่ําคืออะไร?
A4: ไม่มี MOQ สําหรับการขายปลีก (1 ชิ้นยอมรับ) รวมถึง OEM / ODM
Q5: คุณสามารถลดค่าจัดส่งได้หรือไม่?
A6: เมื่อคํานวณต้นทุนการจัดส่งสําหรับคุณ เรามักเลือก Express ที่ถูกที่สุดและปลอดภัยที่สุด แม้ว่าเราจะมีความร่วมมือกับบริษัทจัดส่งเราไม่สามารถลดต้นทุนได้ เพราะเราไม่ได้รับเงินถ้าคุณคิดว่ามันแพงสําหรับคุณ คุณสามารถเลือกเองได้เสมอ
