MYUAV ระบบพลังงานเชื่อมต่อสําหรับ Drones

MYUAV อะไรคือระบบพลังงานการเชื่อมต่อสําหรับ UAV

ระบบพลังงาน Tethering รวมเครื่องบินไร้คนขับกับระบบ tether และสถานีพลังงานฐาน ระบบนี้ให้พลังงานต่อเนื่องกับเครื่องบินไร้คนขับผ่านสาย tetherมันทําให้เครื่องบินไร้คนขับ สามารถอยู่บนอากาศได้นานและทําให้มันอิสระจากแบตเตอรี่บนเครื่อง

ระบบพลังงาน Tether ให้สายสาย Tether ขนาด 33-360m ซึ่งเหมาะสําหรับ Drone ขนาดเล็ก เช่น DJI Mavic 3 และ Drone ขนาดใหญ่ที่มี MTOW 55kgระบบสามารถปรับเปลี่ยนตามความต้องการเฉพาะเจาะจงระบบพลังงานที่ติดต่อแสดงข้อมูลสําคัญเพื่อทําให้มันสะดวกสําหรับผู้ประกอบการที่จะติดตามสถานะอย่างต่อเนื่อง

การใช้งาน

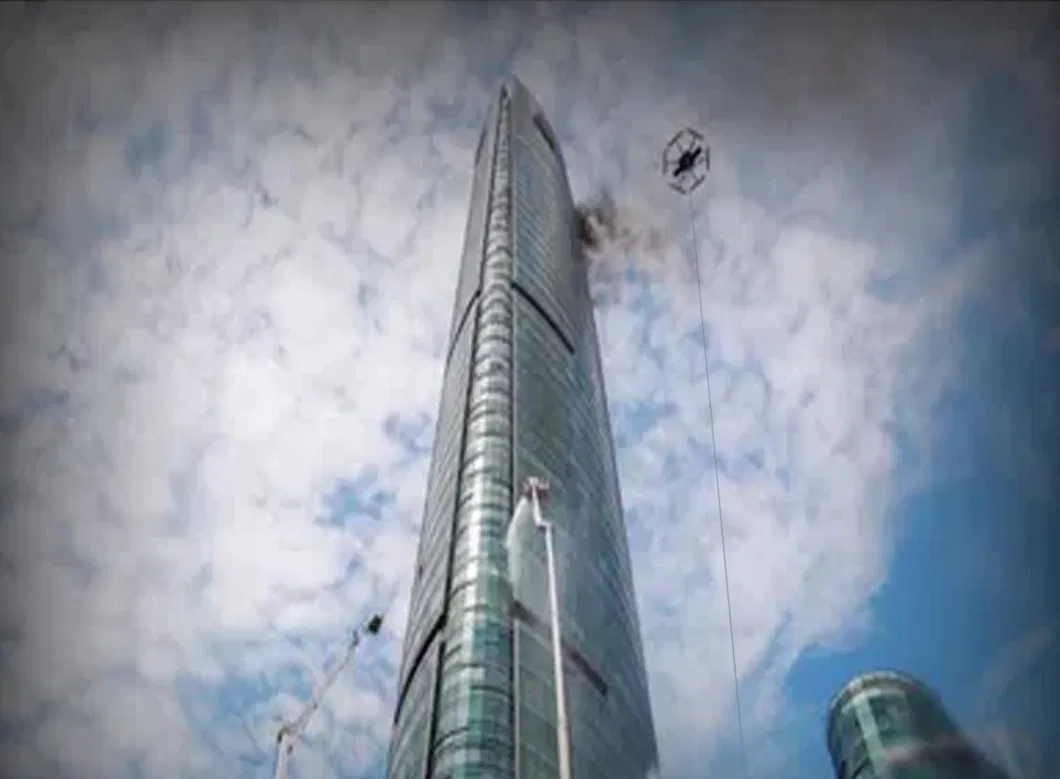

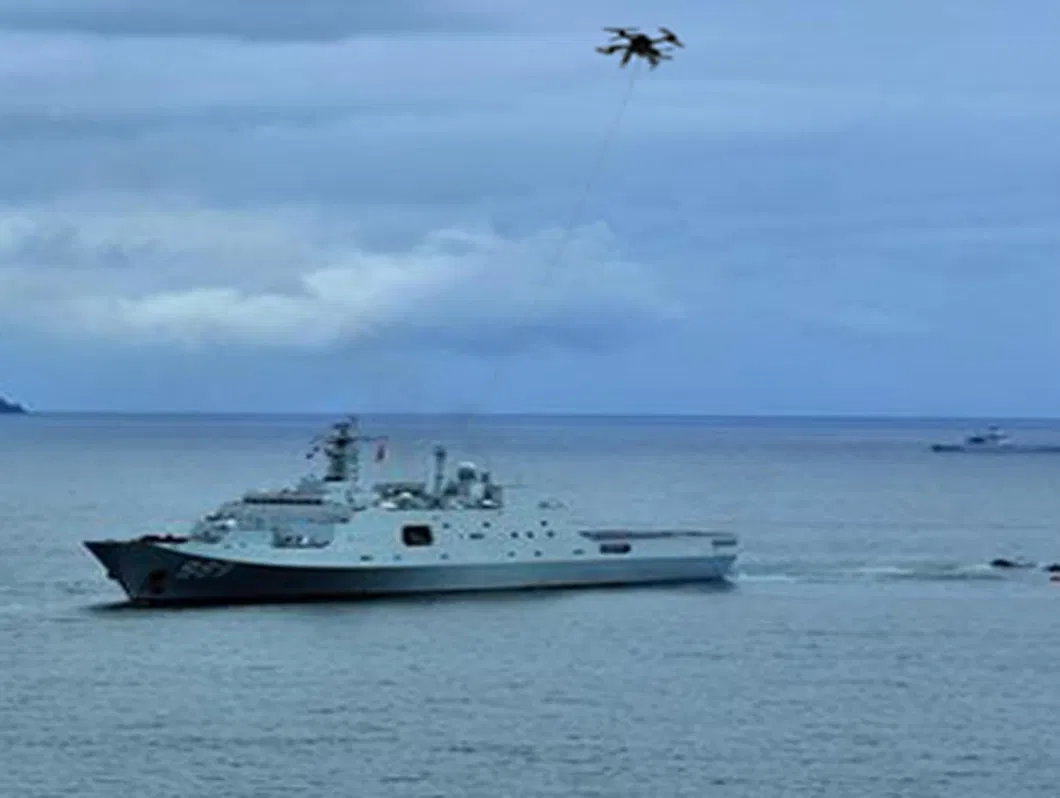

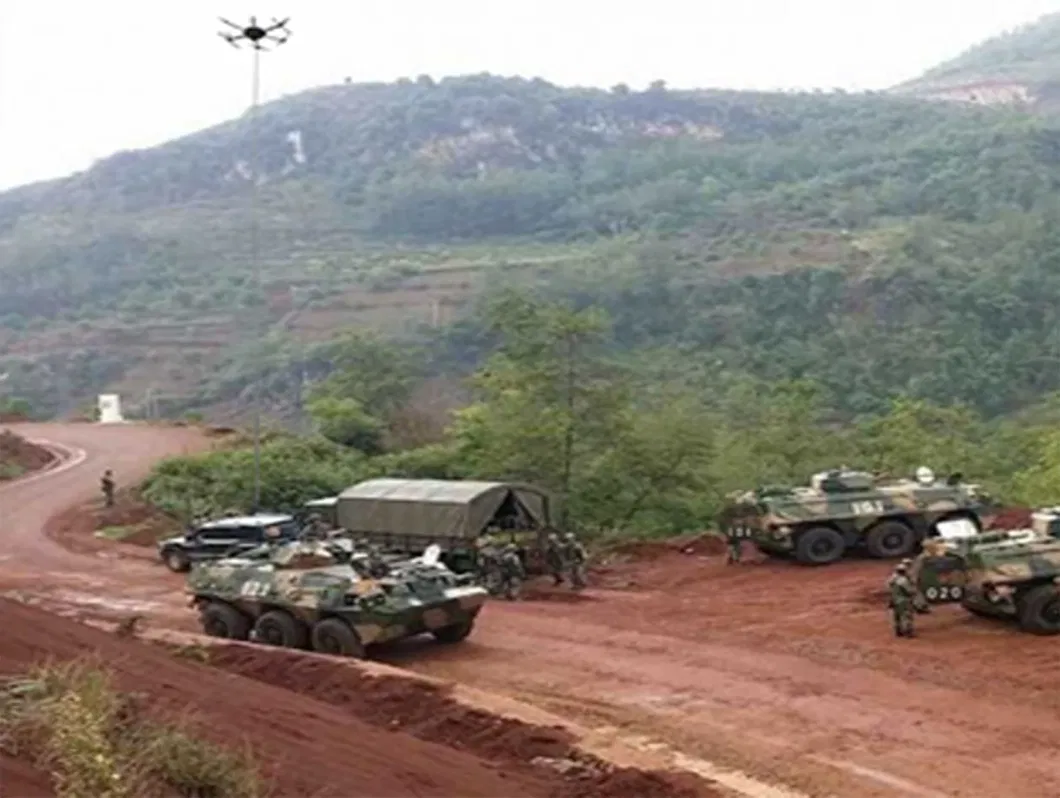

ระบบพลังงานที่เชื่อมโยงกัน มีบทบาทสําคัญในการเฝ้าระวัง ติดตามสุขภาพระยะยาว การสื่อสารฉุกเฉิน การจัดการจราจร การตรวจสอบสิ่งแวดล้อม การวิจัยวิทยาศาสตร์ และอื่นๆ อีกมากมาย

1.ลักษณะเฉพาะ
น้ําหนักเบาและพกพา: ขนาดเล็ก 645 * 550 * 350 มิลลิเมตรและน้ําหนักเบา 36 กิโลกรัม, รองรับการเลื่อนหรือพกพา, พกพาง่ายและการจัดตั้งอย่างรวดเร็วใน 2 นาที

การใช้งานง่าย: หลังจากการเชื่อมต่อได้รับพลังงานจากระบบสตรอลที่เชื่อมต่อด้วยพลังงาน, กระบวนการทั้งหมดของการบิน UAV การบินขึ้นและการลงจอดไม่จําเป็นต้องใช้กล่องเชื่อมเพียงแค่มุ่งเน้นกับการบิน;

มีหลายฟังก์ชัน: ฟังก์ชันการป้องกันการเข้าและการออกที่ครบวงจร (การฟื้นฟูตนเอง), การทํางานและการเก็บบันทึกความผิดพลาด, การสนับสนุนการสื่อสารแบบสายและการแสดงและควบคุมแบบเคลื่อนที่

สายเคเบิลอัตโนมัติลุยเข้าออกในขณะที่มี Drone รับและการลงจอด: มันสามารถปรับปรับและอัตโนมัติปล่อย, ลุยเข้า, และวางสายเคเบิลขึ้นอยู่กับการยก, ความเร็ว, และสถานะอื่น ๆ ของ Drone,โดยไม่มีการลงมือของมนุษย์.

การควบคุมความดันคงที่: เครื่องไฟฟ้าภายในเครื่องมีปริมาณการเข้าและการออกที่หลากหลายและความจุของแบตเตอรี่สํารองที่พร้อม สามารถตอบสนองเวลาการลงจอดปลอดภัยของเครื่องบินไร้คนขับได้.

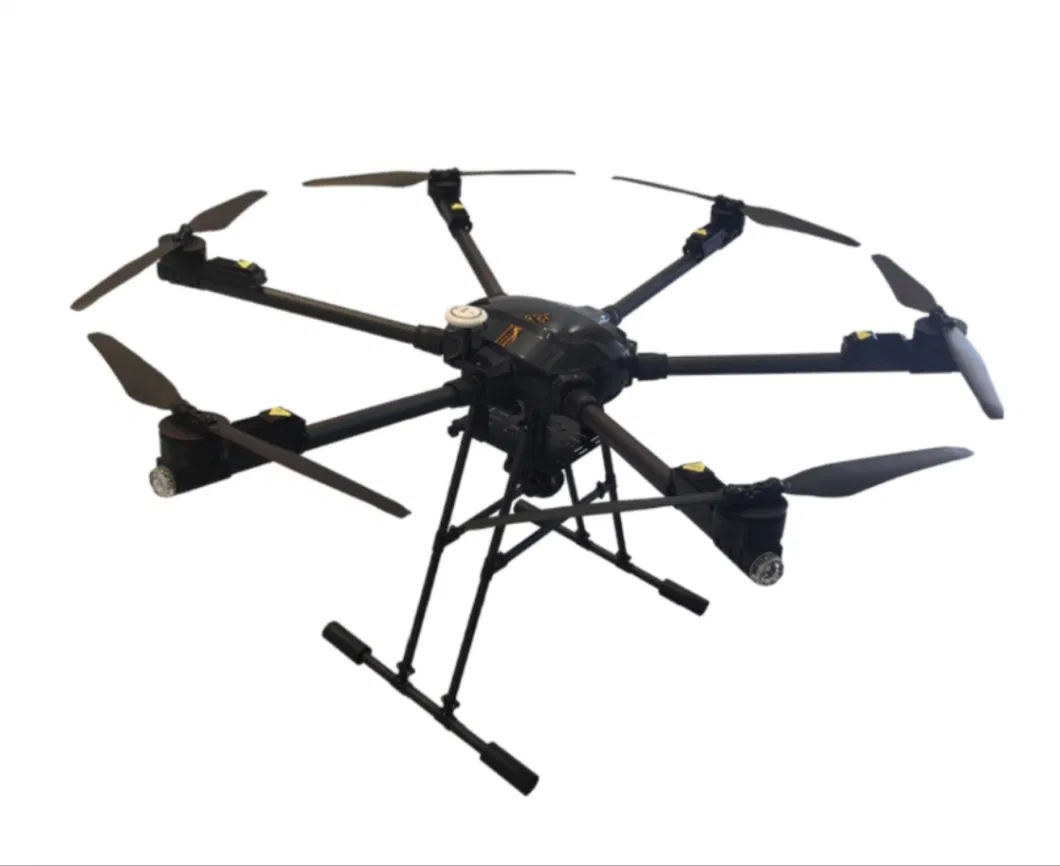

2.เครื่องบินไร้คนขับแบบปรับตัว
ใช้ร่วมกับ Drone ที่ตรงกัน เพื่อสร้างระบบ Drone ที่ติดต่อกัน
ความสูงการบินสนับสนุน: 120-200m (สายเชื่อม 220m, ความยาวความปลอดภัยถูกจองไว้)
น้ําหนักสูงสุดในการขึ้นเครื่อง: 30~55kg (ประสิทธิภาพการใช้พลังงานของโดรนแตกต่างกัน, ปริมาตรเป็นเพียงเพื่ออ้างอิง)

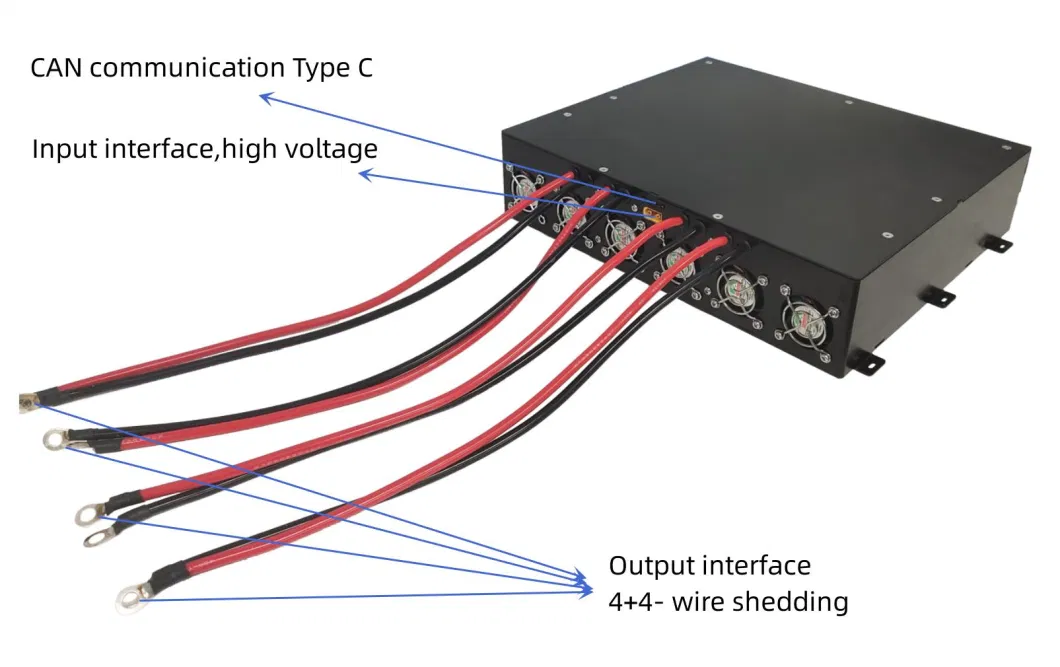

3.โมดูลอากาศที่ใช้พลังงาน(เครื่องพลังงานภายในเครื่อง)

1) ความตึงเครียดเข้า: ความตึงเครียดเข้าในช่วงความกว้างของ 580-810Vdc, ความตึงเครียดออกคง;
2) ความดันการออก: 50 ± 0.5Vdc รองรับความดันการออกที่กําหนดเอง
3) พลังงานออก: 12000W (ผลิตระยะยาวระดับ) 15000W (ค่าสูงสุด ≤ 30s)

4) ฟังก์ชันป้องกัน
a. การป้องกันความแรงเกินและความแรงต่ําในการเข้า: การป้องกันการปิด, การกําจัดความผิดพลาดและการฟื้นฟูตัวเอง
b การป้องกันการออกไฟฟ้าเกินระดับ: การป้องกันการลดระดับไฟฟ้าคงที่, การกําจัดความผิดพลาดและการฟื้นฟูตนเอง
c. การป้องกันวงจรสั้นออก: การทํางานจํากัดกระแสออก, การกําจัดความผิดพลาดและการฟื้นฟูตัวเอง
d. การป้องกันอุณหภูมิสูงเกินการออก: อุณหภูมิของเปลือกเป็น 95 ± 2,5 oC และมันถูกปิดและซ่อมแซมเองหลังจากเย็น
e. การป้องกันความดันเกินทางออก: ปิดและล็อคอัตโนมัติ, เปิดใหม่และฟื้นฟูพลังงาน;

5) ฟังก์ชันการสื่อสาร: การสื่อสาร CAN, รายงานความแรงดัน, ปัจจุบัน, อุณหภูมิและข้อมูลและสถานะอื่น ๆ;
6) วิธีการติดตั้ง: ปรับหูติดตั้งเป็นสํารองและติดตั้งด้วยสกรู
7) วิธีการระบายความร้อน: พัดลมที่ติดตั้งสําหรับการระบายความร้อนอย่างมีประสิทธิภาพ, ช่องทางอากาศพิเศษสําหรับการลดความเย็นด้วยอากาศแรง;
8) อินเตอร์เฟซ: input XT60, outputXT90 หรือการถอดสาย, การสนับสนุนการปรับเปลี่ยนอินเตอร์เฟซ
9) ขนาด: 295*254*71 ± 0.5mm (ยกเว้นหูและอินเตอร์เฟซในการติดตั้ง)
10) น้ําหนัก: 4.5 ± 0.1kg (ไม่รวมสายเชื่อมและสายไฟภายนอก)

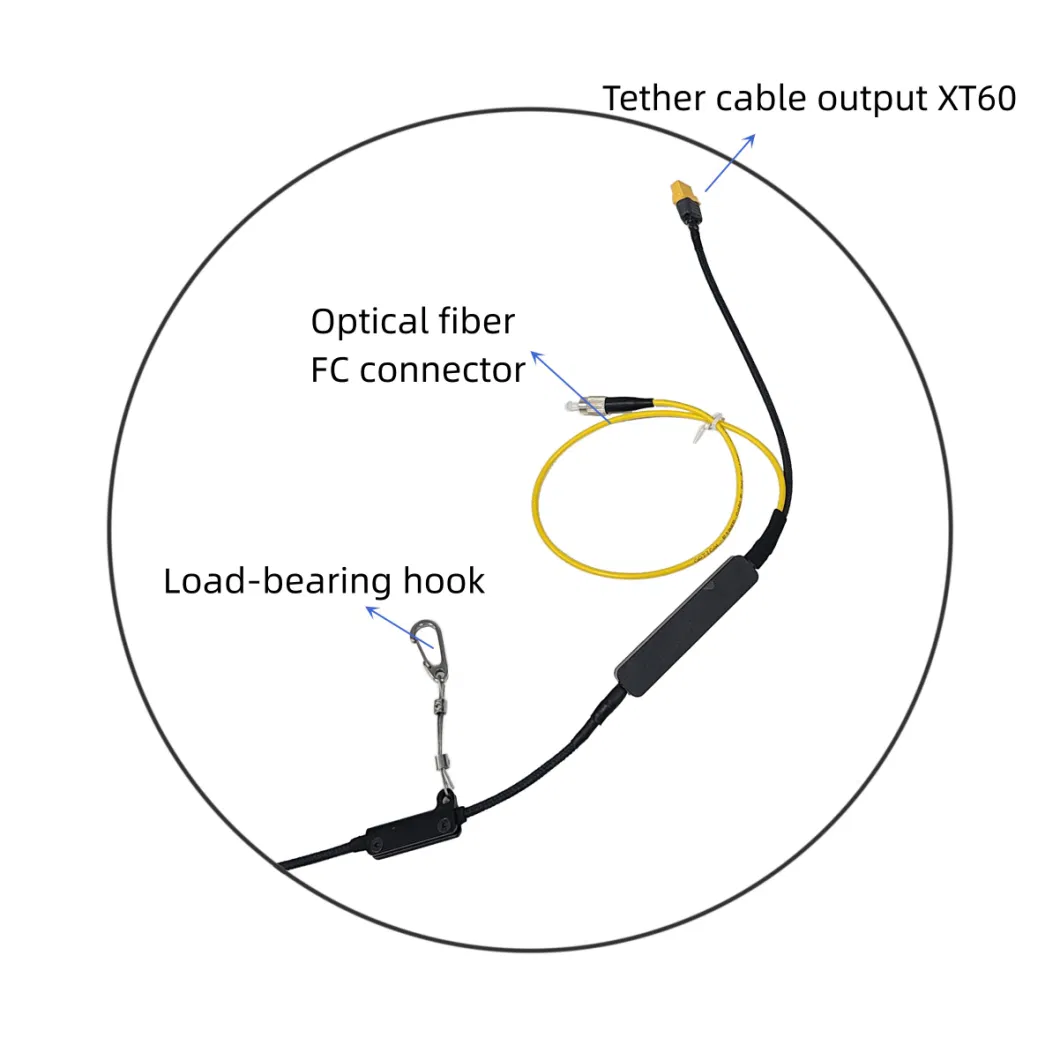

4.Tether cสามารถ

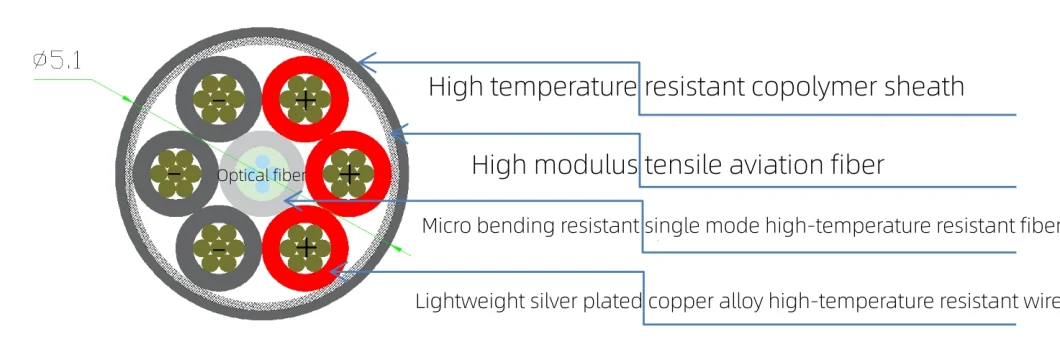

1) วัสดุ: สายทองแดงเคลือบเงินหลายสาย สารประกอบ fluoroplastic ชั้นกันหนา หน่วยไฟเบอร์ออปติกม้วนแน่นผิวผิวใยผิวเคลือบระดับเครื่องบินที่มีมูลูลัสความยืดหยุ่นสูง;
2) กระแสทํางาน: 15-20A;
3) ความต้านทาน DC: 2.5 ± 0.2 Ω, วงจร 100m @ 20 oC
4) ความแข็งแรงในการดึง: ≥ 150 กิโลกรัม ทนทานต่อการถอนซ้ําและเวลาปล่อย ≥ 1000 ครั้ง
5) ความแข็งแรงของความละเอียด: ≥ 3000Vdc, ไม่มีการบิดใน 1 นาที;
6) ความยาวของสายเคเบิล: 220 ± 2m (รองรับความยาวสายเคเบิลที่กําหนดเอง 160 ~ 330m);
7) การสื่อสารด้วยสายไฟเบอร์ออปติก: การตั้งค่าแบบมาตรฐานไม่รวมสายไฟเบอร์ออปติก และสายไฟเบอร์ออปติก 1-2สายเป็นตัวเลือก
8) กว้างภายนอก: 4.9 ± 0.2mm
9) น้ําหนัก: 29 ± 0.5g/m

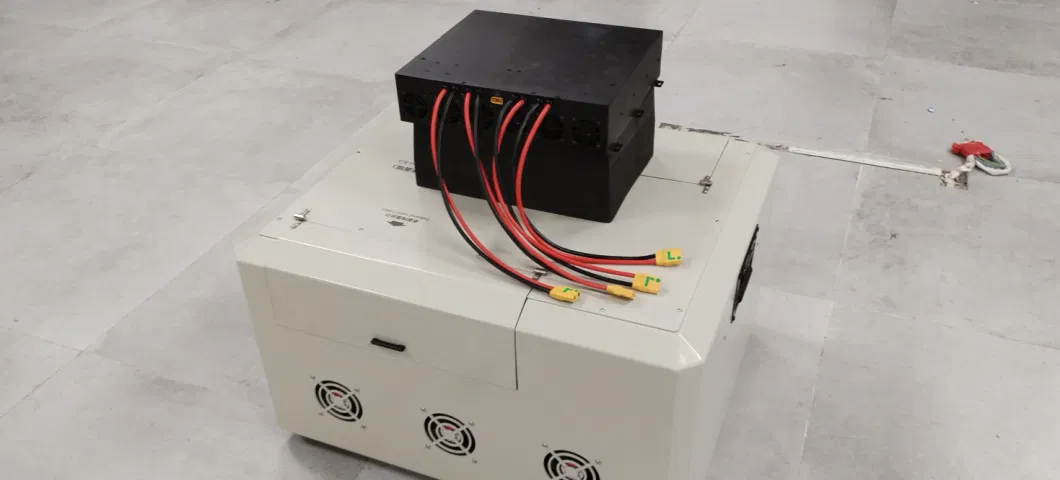

5. ระบบรีลที่เชื่อมต่อด้วยพลังงาน

1) ความดันการเข้า: 260 ~ 530Vac (3-Phase, ไฟในห้อง / เครื่องกําเนิด)
2) ความดันออก: 400 ~ 750Vdc ปรับ, 750Vdc ปรับโดยอุตสาหกรรม;
3) พลังงานออก: 20000W


4) ปลอดภัย:
A. การป้องกันความแรงเกินและความแรงต่ําในการเข้า: การป้องกันการปิด, การกําจัดความผิดพลาดและการฟื้นฟูตัวเอง
B. การป้องกันอัตราการออกกําลังเกิน: การป้องกันการลดความแรงของอัตราต่อเนื่อง, การกําจัดความผิดพลาดและการฟื้นฟูตัวเอง
C. การป้องกันการตัดสั้นในอัตราการออก: การทํางานจํากัดกระแสไฟฟ้าในอัตราการออก, การกําจัดความผิดพลาดและการฟื้นฟูตัวเอง
D. การป้องกันอุณหภูมิสูงเกินการออก: อุณหภูมิของเปลือกเป็น 95 ± 2.5 oC และเมื่อหลังจากการเย็นมันคือการฟื้นฟูตัวเอง
E. การป้องกันความดันเกินทางออก: ปิดและล็อคอัตโนมัติ, เปิดใหม่และเปิดไฟเพื่อการฟื้นฟู

5) การแสดงข้อมูล: หน้าจอสัมผัส 4.3 นิ้วแสดงปัจจุบัน, โลเตจ, อุณหภูมิ, ความยาวของสายไฟฟ้า, บันทึกการทํางาน, บันทึกความผิดพลาดและข้อมูลอื่น ๆ
6) ฟังก์ชันเตือน: ในกรณีที่ระบบผิดปกติ, หน้าจอแสดงจะเลื่อนเพื่อแสดงข้อมูลความผิดปกติ, และไฟเตือนความผิดปกติจะกระพริบสีแดงและพีป;
7) ฟังก์ชันการสื่อสาร: การสื่อสาร Modbus TCP (ผลิตภัณฑ์มาตรฐานไม่มีอินเตอร์เฟซเปิด) รองรับการสื่อสารแบบสายและจอสมองโทรศัพท์มือถือ
8) ความเร็วการลด: 0 ~ 2m / s, 10 แรงปรับ;
9) การดึงและปล่อยความเข้มข้น: การดึงและปล่อยความเข้มข้นถูกแบ่งออกเป็น 10 เกียร์, ซึ่งสามารถปรับ;
10) รูปแบบการทํางาน: คาเบลลุ้นออกแบบปาสิฟ คาเบลลุ้นในคาเบลลุ้นในคาเบลลุ้นในคาเบลลุ้นในคาเบลลุ้นในคาเบลลุ้นในคาเบลลุ้นในคาเบลลุ้นในคาเบลลุ้นในคาเบลลุ้นในคาเบลลุ้นในคาเบลลุ้นในคาเบลลุ้นในคาเบลลุ้นในคาเบลลุ้น
11) การขนส่งแบบพกพา: สามารถขนส่งหรือขนย้ายในรถยนต์ได้ โดยเลือกใช้สตาร์ดดึงและส่วนประกอบม้วน
12) อินเตอร์เฟซ: ไซต์การบินอินเทอร์เนียร์ 5 ช่อง, Port FC ไฟเบอร์ออปติก (ไม่จํากัด), Port เครือข่ายสื่อสาร, Type-c
13) ปุ่มและสวิทช์: ปุ่มออกแรงดันสูง, คาเบลลอยในปุ่มบังคับ, ปุ่มเข้า AC, ไฟเตือน;
14) การสื่อสารด้วยสายไฟเบอร์ออปติก: การตั้งค่าแบบมาตรฐานไม่รวมสายไฟเบอร์ออปติก และสามารถติดตั้งสายไฟเบอร์ประกอบออปติก (optoelectronic composite) หนึ่งหรือหลายสายได้
15) ขนาด: 645*550*350 มิลลิเมตร (สถานะการเก็บรักษา)
16) น้ําหนัก: 40 กิโลกรัม (ไม่รวมส่วนประกอบที่ต้องการ)
17) อุณหภูมิการทํางาน: -25 ~ 55C
18) ความสูง: 3000 เมตร

FAQ

1. **Q: สถานีพลังงานที่เชื่อมต่อของ MYUAV คืออะไร? **
**A:** สถานไฟฟ้าที่ติดต่อของ MYUAV เป็นวิธีการสร้างพลังงานที่มีความทันสมัยในระดับสูง ที่ใช้เทคโนโลยี Drone ที่ติดต่อเพื่อเชื่อม Drone ใหญ่ต่อแหล่งพลังงานที่ดินเครื่องบินโดรนบรรทุกอุปกรณ์ลมขนาดเล็ก หรือแผ่นแสงอาทิตย์ เพื่อบินสูงขึ้นไปบนฟ้าใช้พลังงานลมหรือแสงอาทิตย์ที่สูงมาก เพื่อผลิตไฟฟ้า แล้วส่งพลังงานกลับไปที่พื้นดินผ่านสายไฟที่ติดอยู่

2. **Q: วิธีการทํางานของโรงงานไฟฟ้า MYUAV? **
**A:** หลักการทํางานคือการใช้เครื่องบินไร้คนขับเป็นแพลตฟอร์ม เพื่อยกมันขึ้นถึงความสูงที่อุปกรณ์เรือนลมแบบดั้งเดิมไม่สามารถไปถึงได้โดยปรับปรุงประสิทธิภาพการผลิตพลังงานเครื่องบินไร้คนขับได้รับพลังงานไฟฟ้าอย่างต่อเนื่อง ผ่านสายไฟฟ้าที่แข็งแรงติดกับพื้นดิน เพื่อรักษาการบินของเครื่องบินไร้คนขับ และการทํางานของอุปกรณ์ผลิตพลังงาน

3. **Q: โรงไฟฟ้าที่เชื่อมต่อ MYUAV มีประสิทธิภาพเท่าไร? **
**A:** เนื่องจากข้อมูลจริงขึ้นอยู่กับรุ่น UAV และการตั้งค่าอุปกรณ์ผลิตพลังงานMYUAV อาจเพิ่มการผลิตพลังงานต่อหน่วยพื้นที่ ผ่านการใช้งานพลังงานลมหรือพลังงานแสงอาทิตย์อย่างมีประสิทธิภาพเมื่อเปรียบเทียบกับโรงไฟฟ้าพื้นดินแบบดั้งเดิม พลังงานลมหรือพลังงานแสงอาทิตย์ที่อยู่บนความสูงสูง มีศักยภาพการผลิตพลังงานสูงขึ้นต่อยูนิตพื้นที่แต่ตัวเลขประสิทธิภาพที่แม่นยําต้องอ้างถึงตัวชี้วัดการทํางานของผลิตภัณฑ์ ที่บริษัท MYUAV ให้.

4. **Q: สภาพแวดล้อมไหนที่โรงไฟฟ้าที่เชื่อมต่อ MYUAV สามารถทํางานได้? **
**A:** โรงไฟฟ้าที่เชื่อมต่อของ MYUAV ควรสามารถทํางานภายในช่วงที่ปลอดภัยของสภาพอากาศ เช่นการหลีกเลี่ยงสภาพอากาศที่รุนแรงในขณะที่รับประกันความปลอดภัยและความมั่นคงของสายไฟที่ติดสภาพแวดล้อมปฏิบัติการเฉพาะเจาะจง ควรปรึกษากับ MYUAV สําหรับมาตรฐานรายละเอียดก่อนการซื้อ

5. **Q: วิธีการฟื้นฟูและบํารุงรักษา UAVs ติดต่อ? **
**A:** MYUAV สามารถติดตั้งระบบการฟื้นฟูอัตโนมัติหรือครึ่งอัตโนมัติเพื่อการลงจอดและฟื้นฟู UAV ที่ได้รับการทดสอบอย่างปลอดภัย หากจําเป็นขณะที่ทําการตรวจสอบการบํารุงรักษาประจําของอุปกรณ์ผลิตพลังงานบน UAVกระบวนการบํารุงรักษาอาจรวมถึงการตรวจสอบความสมบูรณ์แบบและซ่อมแซมร่างกายของเครื่องบินโดรน ระบบพลังงาน อุปกรณ์การผลิตพลังงานและสายไฟที่ติด

ข้อมูลข้างต้นนี้ก็ยังพึ่งพาการใช้งานทั่วไปของเทคโนโลยี UAV ที่ติดต่อกันกรุณาติดต่อกับบริษัทโดยตรง เพื่อรับคําอธิบายสินค้าล่าสุดและแม่นยําที่สุด, ปริมาตรการทํางานและการสนับสนุนการบริการ
