ระบบไฟฟ้า MYUAV ระบบ Drone Tether

ระบบไฟฟ้า MYUAV ระบบ Drone Tether

1.ลักษณะเฉพาะ
1) น้ําหนักเบาและพกพาได้: ขนาดเล็ก น้ําหนักเบา, ยึดกระดานดึงหรือพกพาได้, พกพาง่ายและเปิดเร็ว

2) การใช้งานง่าย: หลังจากการเชื่อมต่อถูกเปิด ไม่จําเป็นต้องใช้ UAV ในระหว่างการขึ้นและลงพื้น เพียงใช้ UAV

3) มีพลังงาน: มีฟังก์ชันป้องกันการเข้าและการออกที่ครบวงจร, การทํางานและการเก็บบันทึกความผิดพลาด, รองรับการสื่อสารแบบสายและการร่วมกันโทรศัพท์มือถือ;

4)การลากและลากตัวอัตโนมัติ: การปรับปรับและการชําระเงินอัตโนมัติ, การรับและการจัดเรียงสายไฟตามความสูงและความเร็วของเครื่องบิน โดยไม่ต้องการลงมือของมนุษย์

5) การปรับความตึงเครียดคงที่: แหล่งพลังงานในอากาศมีช่วงการเข้าและการออกความตึงเครียดคงที่ที่กว้างขวาง ความจุของแบตเตอรี่รอคอยสามารถตอบสนองเวลาการลงจอดของ UAV

2.เครื่องบินไร้คนขับแบบปรับตัว
มันถูกผสมผสานกับ UAV ที่ตรงกัน เพื่อสร้างระบบ Drone ที่ติดต่อกัน
1) ความสูงการบินสนับสนุน: 120 ~ 220m (ความยาวสายไฟฟ้า: 220m, ความยาวความปลอดภัยที่จองไว้);
2) น้ําหนักการขึ้นเครื่องสนับสนุน: 30 ~ 55kg (ประสิทธิภาพแรงของ UAV ต่างกัน, ข้อมูลนี้เป็นข้อมูลอ้างอิงเท่านั้น)

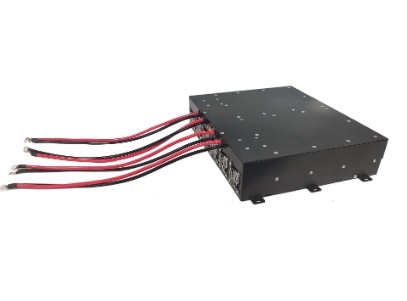

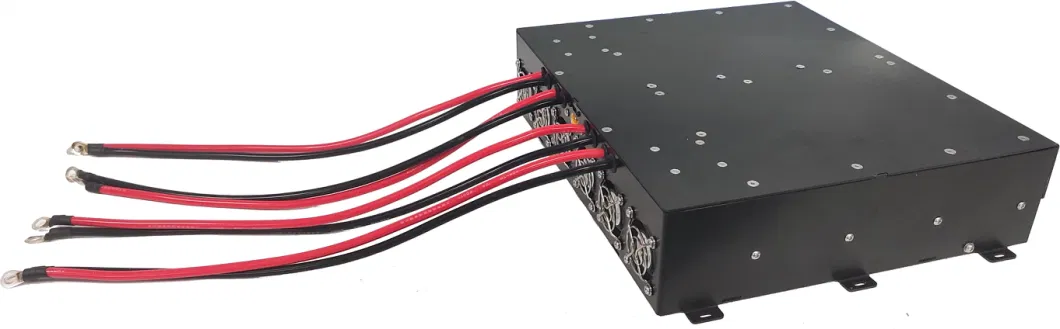

3.โมดูลอากาศ(เครื่องพลังงานภายในเครื่อง)


1) ความดันการเข้า: 580 ~ 810Vdc การเข้าระดับกว้าง, ความดันการออกคง;
2) ความดันออก: 50± 0.5Vdc, รองรับการปรับความดันออก;
3) พลังงานออก: 12000W (ผลิตระยะยาวระดับ) 15000W (ค่าสูงสุด ≤ 30s)

4) ฟังก์ชันป้องกัน
A. การป้องกันความแรงเกินและความแรงต่ําในการเข้า: การป้องกันการปิด, การกําจัดความผิดพลาดและการฟื้นฟูตัวเอง
B. การป้องกันอัตราการออกกําลังเกิน: การป้องกันการลดความแรงของอัตราต่อเนื่อง, การกําจัดความผิดพลาดและการฟื้นฟูตัวเอง
C. การป้องกันการตัดสั้นในอัตราการออก: การทํางานจํากัดกระแสไฟฟ้าในอัตราการออก, การกําจัดความผิดพลาดและการฟื้นฟูตัวเอง
D. การป้องกันอุณหภูมิสูงเกินการออก: อุณหภูมิของเปลือกเป็น 95 ± 2.5 oC และหลังจากการเย็นและการฟื้นฟูตัวเอง
E. การป้องกันความดันเกินทางออก: ปิดและล็อคอัตโนมัติ, เปิดใหม่และเปิดไฟเพื่อการฟื้นฟู

5) ฟังก์ชันการสื่อสาร: การสื่อสาร CAN, รายงานความแรงดัน, ปัจจุบัน, อุณหภูมิและข้อมูลและสถานะอื่น ๆ;
6) วิธีการติดตั้ง: เก็บล็อกการติดตั้งและติดตั้งด้วยสกรู
7) รูปแบบการระบายความร้อน: ระบายความร้อนที่ใช้งานโดยพัดลมในตัว, การระบายอากาศแบบบังคับโดยช่องทางอากาศพิเศษ
8) อินเตอร์เฟซ: input XT60, output XT90, การสนับสนุนการปรับเปลี่ยนอินเตอร์เฟส;
9) ขนาด: 295*254*71 ± 0.5mm (ยกเว้นล็อกและอินเตอร์เฟซในการติดตั้ง)
10) น้ําหนัก: 4.5 ± 0,1 กิโลกรัม (ไม่รวมสายเชื่อมภายนอกและสายไฟ)


4.Tอีเทอร์ cสามารถ


1) วัสดุ: สายทองแดงเคลือบเงินหลายสาย, ชั้นกันหนา fluoroplastic ประกอบ, หน่วยไฟเบอร์ออปติกที่ม้วนแน่น, ผนัง copolymer ที่ทนอุณหภูมิสูง,สายใยสายการบินที่มีสัดส่วนความยืดหยุ่นสูง;
2) กระแสทํางาน: 15 ~ 20A;
3) ความต้านทาน DC: 2.5 ± 0.2 Ω, วงจร 100m @ 20 oC
4) ความแข็งแรงในการดึง: ≥ 200 กิโลกรัม, ความต้านทานต่อการดึงซ้ําและปล่อย ≥ 1000 ครั้ง
5) ความแข็งแรงของความละเอียด: ≥ 3000Vdc, ไม่มีการบิดใน 1 นาที;
6) ความยาวการจอด: 220 ± 2m
7) การสื่อสารไฟเบอร์ออปติก: 1 ไฟเบอร์ออปติกถูกปรับแต่งด้วยเครื่องเชื่อม FC (ไม่จําเป็น);
8) กว้างภายนอก: 4.5 ± 0.2mm
9) น้ําหนัก: 46 ± 0.5g/m

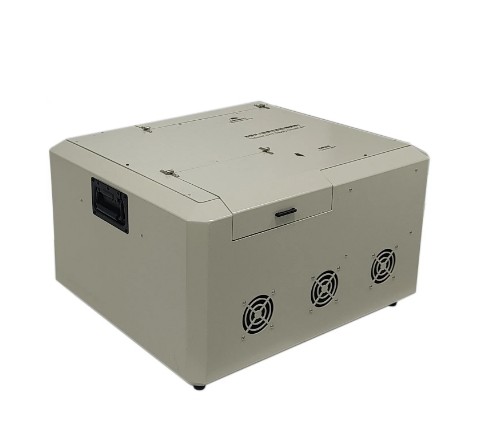

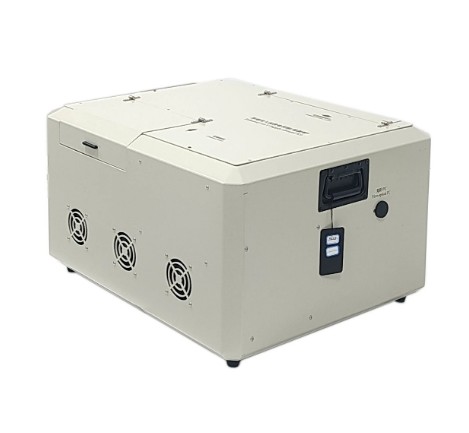

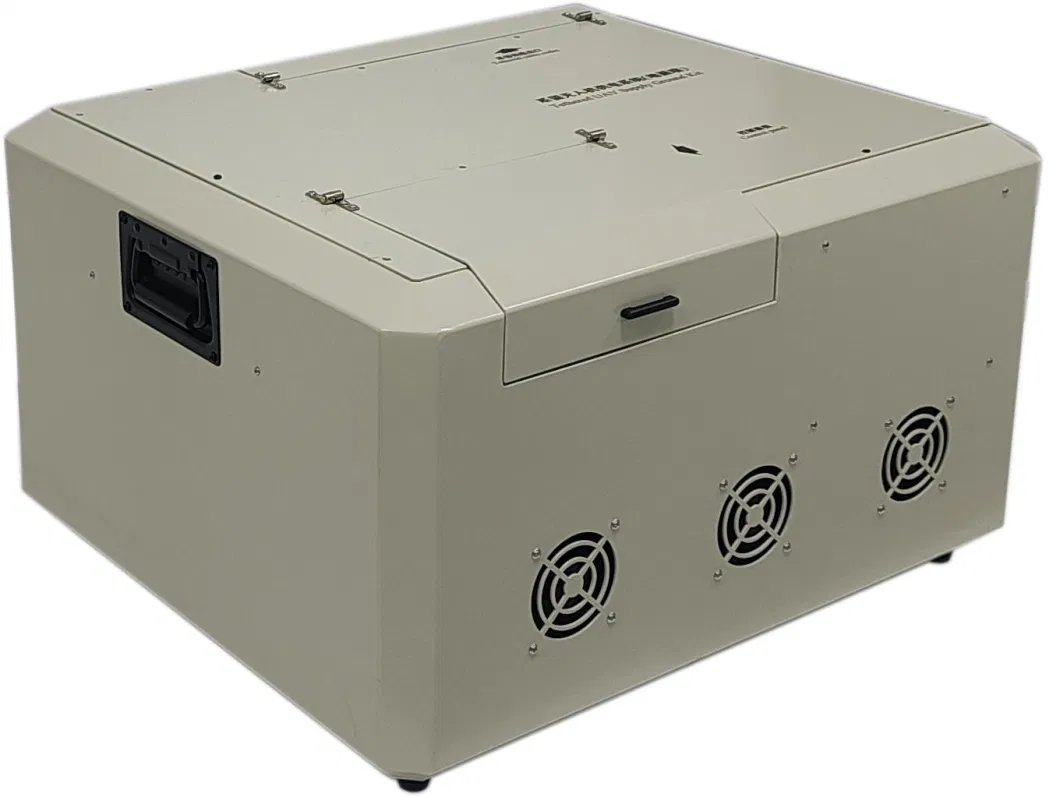

5.ดินโมดูล(การเชื่อมต่อกล่อง)


1) ความดันการเข้า: 270 ~ 490Vac สามเฟส, 50/60Hz;
2) ความดันออก: 400 ~ 750Vdc ปรับ, 750Vdc ปรับโดยอุตสาหกรรม;
3) พลังงานออก: 20000W

4) ฟังก์ชันป้องกัน
A. การป้องกันความแรงเกินและความแรงต่ําในการเข้า: การป้องกันการปิด, การกําจัดความผิดพลาดและการฟื้นฟูตัวเอง
B. การป้องกันอัตราการออกกําลังเกิน: การป้องกันการลดความแรงของอัตราต่อเนื่อง, การกําจัดความผิดพลาดและการฟื้นฟูตัวเอง
C. การป้องกันการตัดสั้นในอัตราการออก: การทํางานจํากัดกระแสไฟฟ้าในอัตราการออก, การกําจัดความผิดพลาดและการฟื้นฟูตัวเอง
D. การป้องกันอุณหภูมิสูงเกินการออก: อุณหภูมิของเปลือกเป็น 95 ± 2,5 oC และการเย็นคือการฟื้นฟูตัวเอง
E. การป้องกันความดันเกินทางออก: ปิดและล็อคอัตโนมัติ, เปิดใหม่และเปิดไฟเพื่อการฟื้นฟู

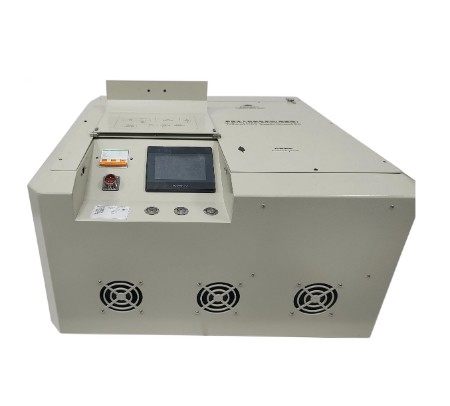

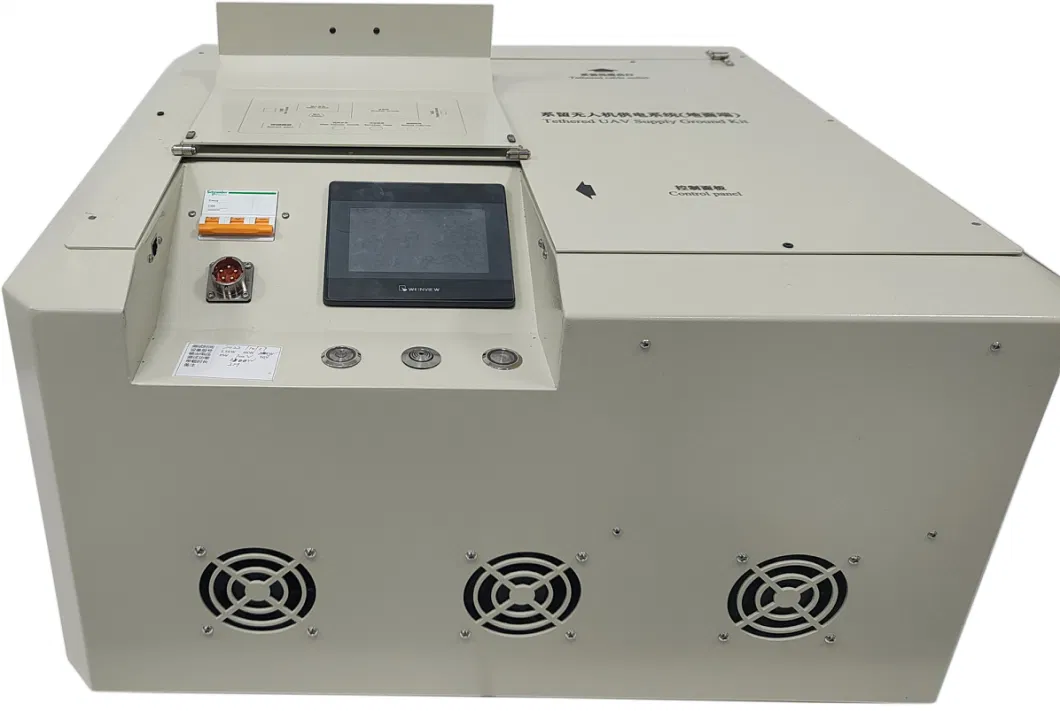

5) การแสดงข้อมูล: จอสัมผัส 4.3 นิ้วแสดงกระแสไฟฟ้า, ความดัน, อุณหภูมิ, ความยาวของสายเคเบิล, บันทึกการทํางาน, บันทึกความผิดพลาดและข้อมูลอื่น ๆ;
6) ฟังก์ชันเตือน: เมื่อระบบมีความผิดปกติ, จอแสดงแสดงข้อมูลความผิดปกติ, และไฟเตือนความผิดปกติจะกระพริบสีแดงและพีป;
7) ฟังก์ชันการสื่อสาร: อินเตอร์เฟซเครือข่ายที่ได้รับอนุญาต, การสื่อสาร Modbus tcp, การสนับสนุนการสื่อสารแบบสายและจอซินโครเนชั่นมือถือ;
8) สายเคเบิลกล่องในและออก ความเร็วสูงสุด: 0 ~ 2m / s, 10 แรงปรับ;
9) ความตึงเครียดในและออกของสายเคเบิล: ความตึงเครียดในและออกของสายเคเบิลแบ่งออกเป็น 10 เกียร์, สามารถปรับ;
10) รูปแบบการทํางาน: passive reel out, active reel in, automatic wire arrangement, และสามารถกดปุ่มเพื่อบังคับ reel ในสายพัก;
11) การขนส่ง: สนับสนุนแท่งดึงและพกพาพกพาด้วยมือ
12) อินเตอร์เฟซ: ไซ็อตเครื่องบินอินเทอร์เน็ต 3 หลัก, สายพานไฟเบอร์ออปติก FC (ไม่จํากัด), สายพานเครือข่ายสื่อสาร สายพาน LAN, ประเภท c;
13) ปุ่มและสวิทช์: ปุ่มออกแรงดันสูง, คาเบลลอยในปุ่มบังคับ, ปุ่มเข้า AC, ไฟเตือน;
14) ขนาด: 645*550*350 ± 0.5mm

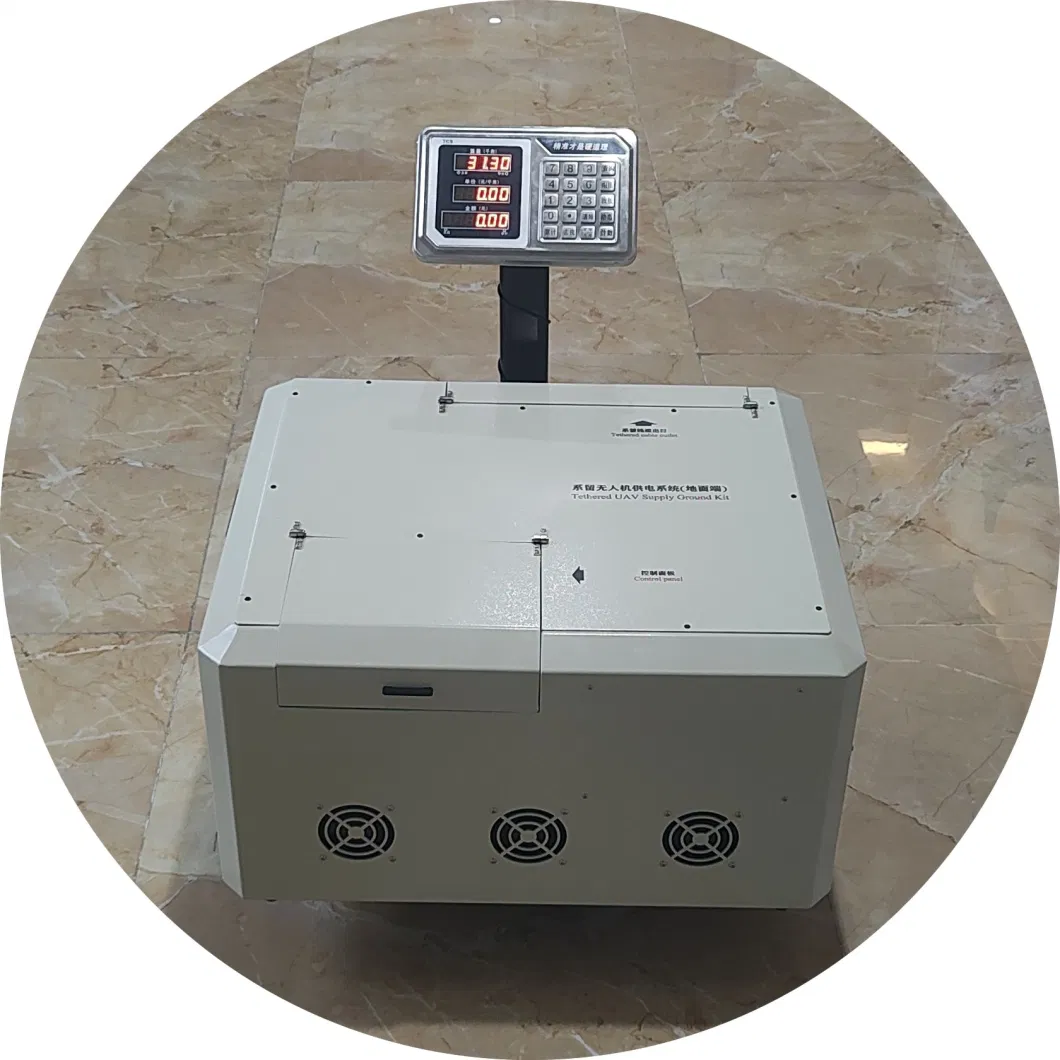

15) น้ําหนัก: 40 ± 0.5kg (รวมสายเชื่อม)

FAQ

1. **Q: สถานีพลังงานที่เชื่อมต่อของ MYUAV คืออะไร? **
**A:** สถานไฟฟ้าที่ติดต่อของ MYUAV เป็นวิธีการสร้างพลังงานที่มีความทันสมัยในระดับสูง ที่ใช้เทคโนโลยี Drone ที่ติดต่อเพื่อเชื่อม Drone ใหญ่ต่อแหล่งพลังงานที่ดินเครื่องบินโดรนบรรทุกอุปกรณ์ลมขนาดเล็ก หรือแผ่นแสงอาทิตย์ เพื่อบินสูงขึ้นไปบนฟ้าใช้พลังงานลมหรือแสงอาทิตย์ที่สูงมาก เพื่อผลิตไฟฟ้า แล้วส่งพลังงานกลับไปที่พื้นดินผ่านสายไฟที่ติดอยู่

2. **Q: วิธีการทํางานของโรงงานไฟฟ้า MYUAV? **
**A:** หลักการทํางานคือการใช้เครื่องบินไร้คนขับเป็นแพลตฟอร์ม เพื่อยกมันขึ้นถึงความสูงที่อุปกรณ์เรือนลมแบบดั้งเดิมไม่สามารถไปถึงได้โดยปรับปรุงประสิทธิภาพการผลิตพลังงานเครื่องบินไร้คนขับได้รับพลังงานไฟฟ้าอย่างต่อเนื่อง ผ่านสายไฟฟ้าที่แข็งแรงติดกับพื้นดิน เพื่อรักษาการบินของเครื่องบินไร้คนขับ และการทํางานของอุปกรณ์ผลิตพลังงาน

3. **Q: โรงไฟฟ้าที่เชื่อมต่อ MYUAV มีประสิทธิภาพเท่าไร? **
**A:** เนื่องจากข้อมูลจริงขึ้นอยู่กับรุ่น UAV และการตั้งค่าอุปกรณ์ผลิตพลังงานMYUAV อาจเพิ่มการผลิตพลังงานต่อหน่วยพื้นที่ ผ่านการใช้งานพลังงานลมหรือพลังงานแสงอาทิตย์อย่างมีประสิทธิภาพเมื่อเปรียบเทียบกับโรงไฟฟ้าพื้นดินแบบดั้งเดิม พลังงานลมหรือพลังงานแสงอาทิตย์ที่อยู่บนความสูงสูง มีศักยภาพการผลิตพลังงานสูงขึ้นต่อยูนิตพื้นที่แต่ตัวเลขประสิทธิภาพที่แม่นยําต้องอ้างถึงตัวชี้วัดการทํางานของผลิตภัณฑ์ ที่บริษัท MYUAV ให้.

4. **Q: สภาพแวดล้อมไหนที่โรงไฟฟ้าที่เชื่อมต่อ MYUAV สามารถทํางานได้? **
**A:** โรงไฟฟ้าที่เชื่อมต่อของ MYUAV ควรสามารถทํางานภายในช่วงที่ปลอดภัยของสภาพอากาศ เช่นการหลีกเลี่ยงสภาพอากาศที่รุนแรงในขณะที่รับประกันความปลอดภัยและความมั่นคงของสายไฟที่ติดสภาพแวดล้อมปฏิบัติการเฉพาะเจาะจง ควรปรึกษากับ MYUAV สําหรับมาตรฐานรายละเอียดก่อนการซื้อ

5. **Q: วิธีการฟื้นฟูและบํารุงรักษา UAVs ติดต่อ? **
**A:** MYUAV สามารถติดตั้งระบบการฟื้นฟูอัตโนมัติหรือครึ่งอัตโนมัติเพื่อการลงจอดและฟื้นฟู UAV ที่ได้รับการทดสอบอย่างปลอดภัย หากจําเป็นขณะที่ทําการตรวจสอบการบํารุงรักษาประจําของอุปกรณ์ผลิตพลังงานบน UAVกระบวนการบํารุงรักษาอาจรวมถึงการตรวจสอบความสมบูรณ์แบบและซ่อมแซมร่างกายของเครื่องบินโดรน ระบบพลังงาน อุปกรณ์การผลิตพลังงานและสายไฟที่ติด

ข้อมูลข้างต้นนี้ก็ยังพึ่งพาการใช้งานทั่วไปของเทคโนโลยี UAV ที่ติดต่อกันกรุณาติดต่อกับบริษัทโดยตรง เพื่อรับคําอธิบายสินค้าล่าสุดและแม่นยําที่สุด, ปริมาตรการทํางานและการสนับสนุนการบริการ
