MYUAV โมดูลพลังงานใหม่สําหรับเครื่องบินไร้คนขับ DJI M3

คําอธิบายทั้งหมด
ระบบ Drone ที่ติดต่อกัน
ความทนทานที่เพิ่มขึ้น ข้อมูลที่ปลอดภัย และการบินที่ปลอดภัยกว่า

ระบบติด Drone สําหรับ DJI Drone Series, DJI Mavic 3 และ Mavic 3 Enterprise Drone,DJI M30 drone,DJI M300 DJI แมทริซ 300 RTKDJI Flycart30ระบบ DJI Tether ประกอบด้วย 2 ส่วน คือ สถานีพลังงานบนพื้นที่ ซึ่งมีลินช์ที่ติดตั้ง และโหลดพลังงานบนเครื่อง24 ชั่วโมง.

สถานไฟฟ้าที่มีคุณภาพสูง และโมดูลพลังงานในเครื่องโดยเฉพาะระบบที่เชื่อมต่อกับโดรนสําหรับโดรน DJI Mavic 3 และ Mavic 3 Enterprise น้ําหนักเบาและพกพาได้ และมีการป้องกันที่แข็งแรง

รายละเอียด

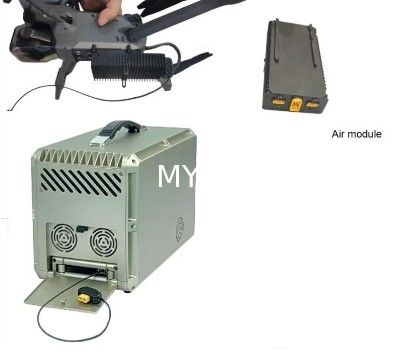

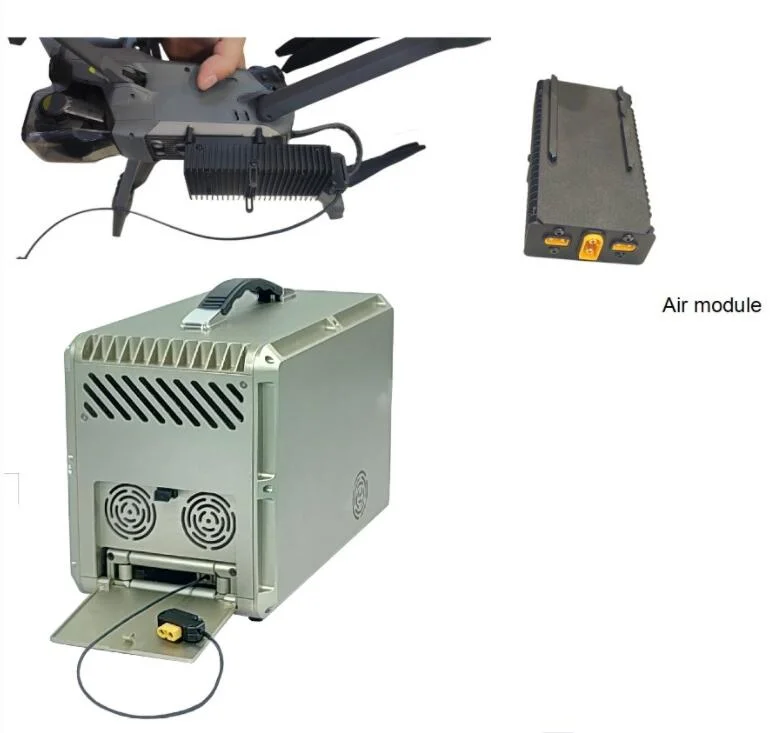

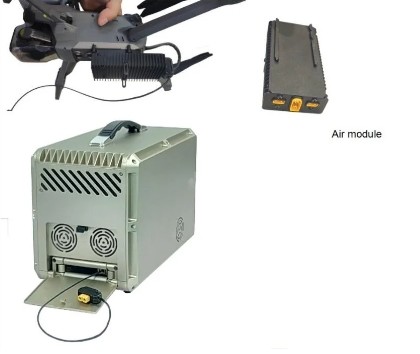

DJI Mavic 3 ระบบพลังงานติด



ลักษณะสําคัญ

ความสูงการบินสนับสนุน:	33 เมตรหรือ 55 เมตร
ฉันความดัน nputของโหลดพลังงานบนพื้นดิน	176-264Vac
Oความดันการออกของโหลดพลังงานบนพื้นดิน	300 ~ 420Vdc ปรับ
Sไซและน้ําหนักของโหลดพลังงานบนพื้นดิน	D265*W150*H175mm, 5 กิโลกรัม
Oความดันการออกของโมดูลอากาศ	17.2 ± 0.2Vdc
Oพลังการออกของโมดูลอากาศ	600W
Sไซและน้ําหนักของโมดูลอากาศ	D105*W56*H25เอ็มเอ็ม,210G.

ลักษณะสิ่งแวดล้อม
1) อุณหภูมิสิ่งแวดล้อม: -20 ~ 45 oC (การทํางาน), -40 ~ 65 oC (การเก็บรักษา)
2) ความชื้นสัมพันธ์: RH 10-80% (การทํางาน) RH 5-90% (การเก็บรักษา)
3) ความสูง: 0-3000m

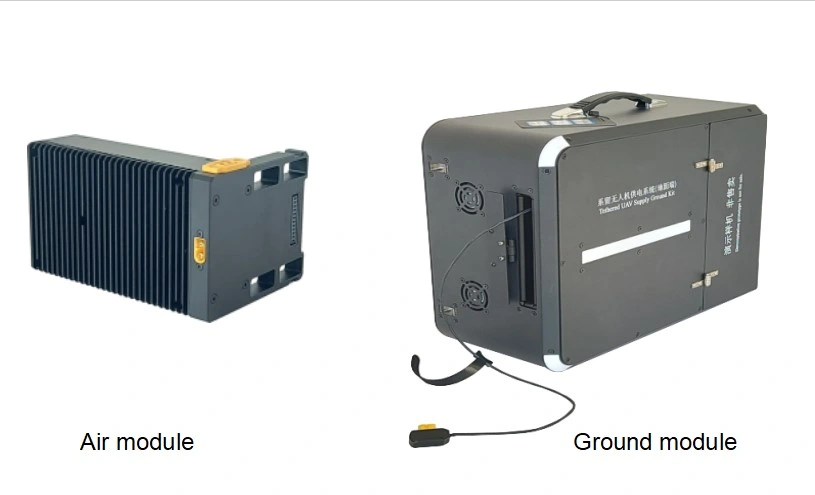

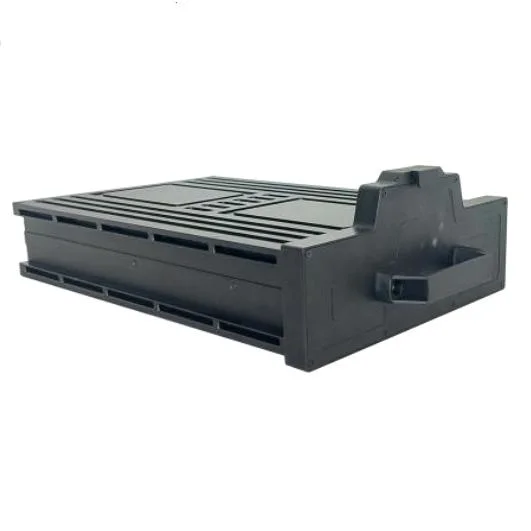

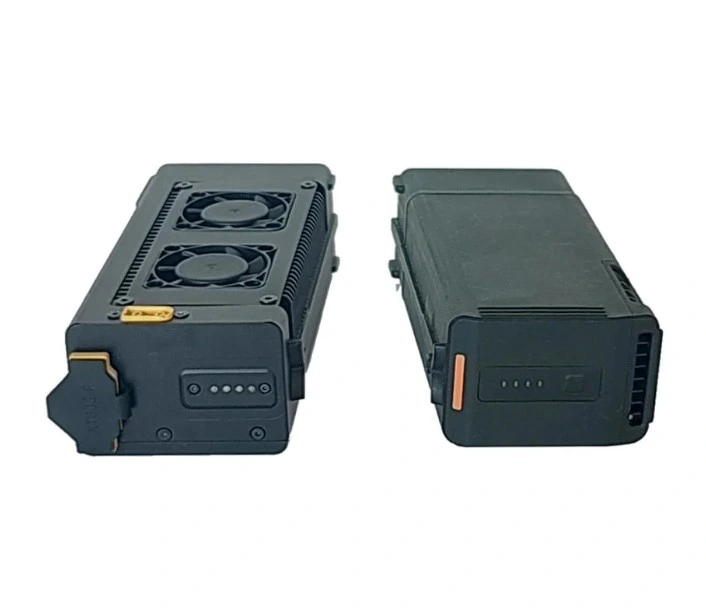

พลังงานพลังงานโมดูลอากาศ
1) ความดันการเข้า: 330-430Vdc การเข้าระดับกว้าง
2) ความดันออก: 17.2 ± 0.2Vdc, ความดันออกคงที่
3) พลังงานออก: 600W (ผลิตระยะยาวเรท) 800W (ค่าสูงสุด≤10s)
4) ฟังก์ชันการป้องกัน: การป้องกันความแรงเกินและความแรงต่ําในการเข้า, ความแรงเกินในการออก, ความแรงเกิน, การตัดสั้น, และการป้องกันอุณหภูมิเกิน
5) วิธีการติดตั้ง: เครื่องมือฟรี snap ในการติดตั้ง
6) วิธีการระบายความร้อน: การระบายความร้อนแบบปาสิฟ การเย็นด้วยอากาศธรรมชาติของฟันระบายความร้อน
7) อินเตอร์เฟซ: ซ็อตเครื่องบินล็อคอินทรี, ออก XT30
8) ขนาด: 115 × 59 × 35 ± 0.5 มิลลิเมตร ยกเว้นคอติดตั้ง
9) น้ําหนัก: 300 ± 10 กรัม ไม่รวมตัวเชื่อมภายนอก
10) ระดับการป้องกัน: IP54

สายเทอร์
1) วัสดุ: สายการบินเบาทนทานอุณหภูมิสูงเคลือบเงิน ชั้นกันหนา fluoroplastic ประกอบ โมดูลสูงความยืดหยุ่นชั้นเส้นใยสายการบิน
2) กระแสไฟฟ้า: 1.5-2A
3) ความต้านทาน DC: 26 ± 0.2 Ω, วงจร 100m @ 20 oC
4) ความแข็งแรงในการดึง: ≥ 50 กิโลกรัม ทนทานต่อการถอนซ้ําและเวลาปล่อย ≥ 500 ครั้ง
5) ความดันการแยก: ≥ 3000Vdc, ไม่มีความเสียหายหลังจาก 1 นาที
6) ความยาวของสายเคเบิล: 33 ± 2m, รองรับความยาวของสายเคเบิลตามความต้องการ
7) กว้างภายนอก: 2.2 ± 0.1 มม.
8) น้ําหนัก: 0.65 ± 0.05 kg/100m

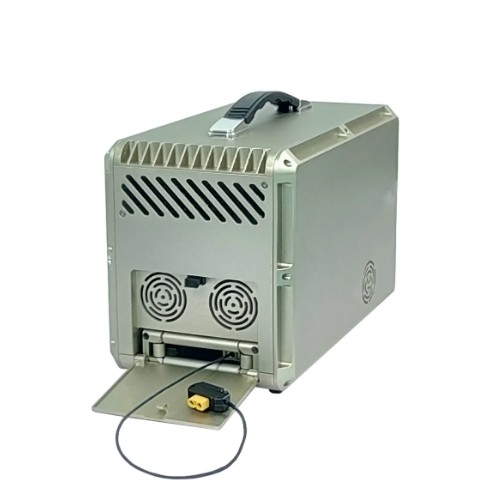

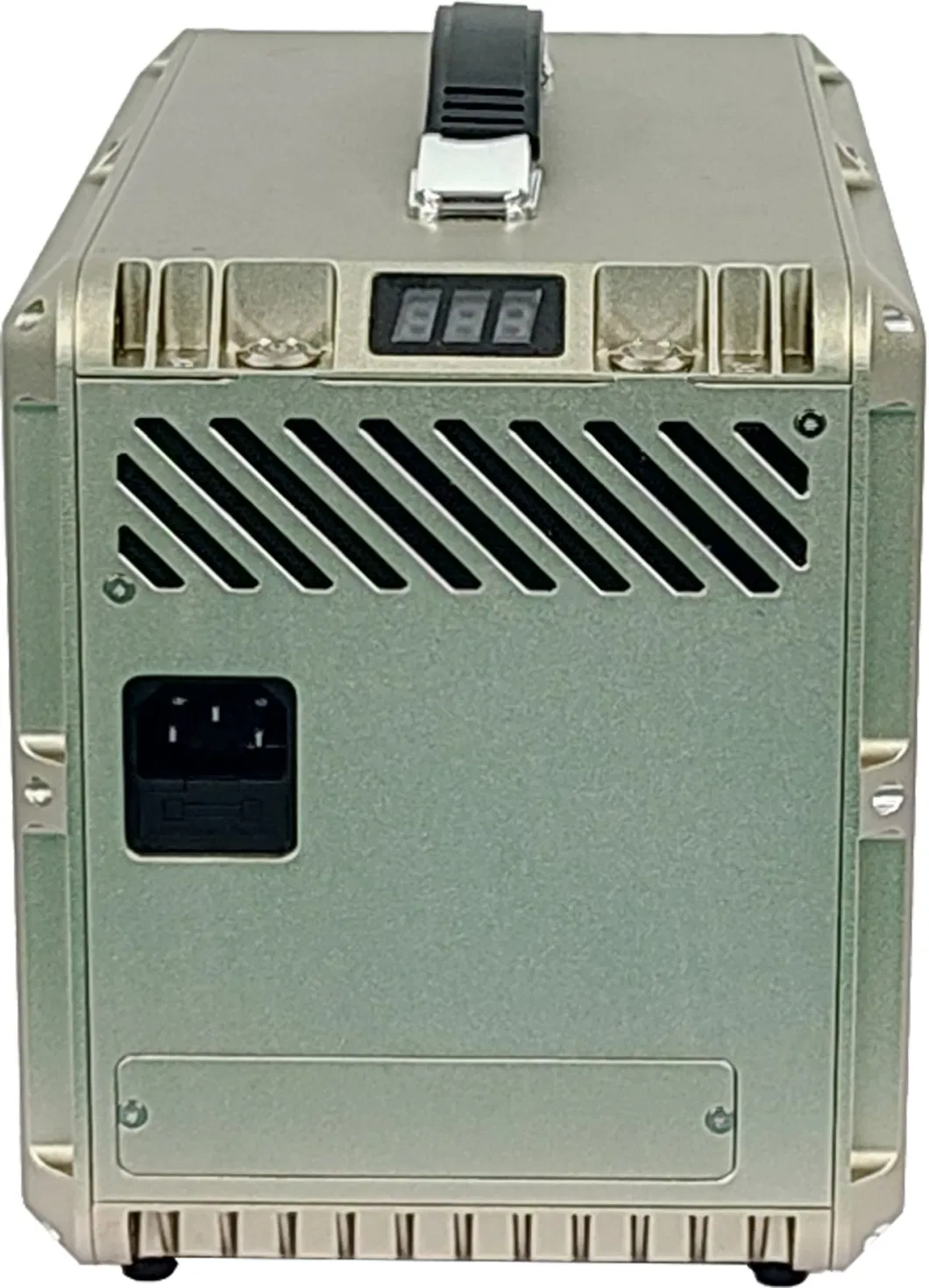

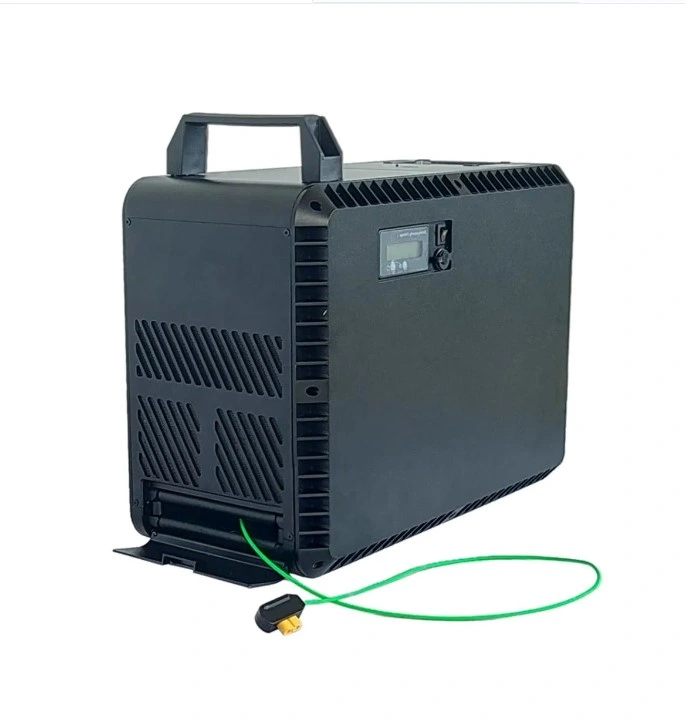

กล่องกดดิน
1) ความดันการเข้า: 176-264Vac การเข้าระดับกว้าง, ระยะเดียว 220Vac @ 45-65Hz
2) ความดันการออก: 300 ~ 420Vdc ปรับได้, 400Vdc ตามปกติของโรงงาน
3) พลังงานออก: 800W (ผลิตระยะยาวระดับ), 1000W (ค่าสูงสุด≤30s)
4) ความยาวของสายเก็บของ: สายเก็บของแบบมาตรฐาน 33 เมตร, สนับสนุนสายเก็บของสูงสุด ≥ 55 เมตร
5) การทํางานในและออกของสายเคเบิล: การทํางานในสายเคเบิลแบบปาซีฟี, กดปุ่มนานเพื่อลุยอัตโนมัติ, และการลุยด้วยมือในกรณีขาดพลังงาน
6) ฟังก์ชันการป้องกัน: การป้องกันความแรงเกินและความแรงต่ําในการเข้า, ความแรงเกินในการออก, ความแรงเกิน, การตัดสายสั้น, และการป้องกันอุณหภูมิเกิน
7) ฟังก์ชันเตือนความผิดพลาด: ไฟเตือนความผิดพลาดจะส่องสีแดงและมีสัญญาณเตือน
8) อินเตอร์เฟซ: ซ็อตเข้าพร้อมสวิตช์, ซ็อตสายการบินล็อคเคเบิลออก
9) ปุ่ม: ปุ่มเปิด/ปิดแรงดันสูง, สายเคเบิลในปุ่มบังคับ หลอดเตือน
10) ขนาด: 280 × 150 × 185 ± 0.5 มิลลิเมตร ยกเว้นรองเท้าและมือถือ
11) น้ําหนัก: 4.2 ± 0,1 กิโลกรัม, รวมถึงสายเชื่อม 33 เมตร
12) ระดับการป้องกัน: IPx4
13) อุปกรณ์ที่ใช้ในการขนส่งระบบ: การออกแบบกระเป๋าเปื้อนหลัง กระเป๋าเปื้อนหลังสามารถติดตั้งระบบการผูกพันครบครัน รวมถึงกล่องการผูกติดดิน, แหล่งไฟฟ้าโมดูลอากาศ, หน่วยแสงและอุปกรณ์เสริมอื่น ๆ, ด้วยน้ําหนักรวม 5.0 ± 0.2kg



DJI M30 ระบบ Drone การเชื่อมต่อ

ลักษณะสําคัญ

ความสูงการบินสนับสนุน:	55m หรือ 110m
ความดันทางเข้าของ Module Power Ground	176-264Vac
ความดันออกของโหลดพลังงานพื้นดิน	600 ~ 810Vdc ปรับ
ขนาดและน้ําหนักของโหลดพลังงานบนพื้นดิน	360 × 180 × 260 มิลลิเมตร 9 กิโลกรัม
ความดันออกของโมดูลอากาศ	25.5 ± 0.2Vdc
พลังการออกของโมดูลอากาศ	2000W
ขนาดและน้ําหนักของโมดูลอากาศ	156 × 75 × 48 มิลลิเมตร,570G

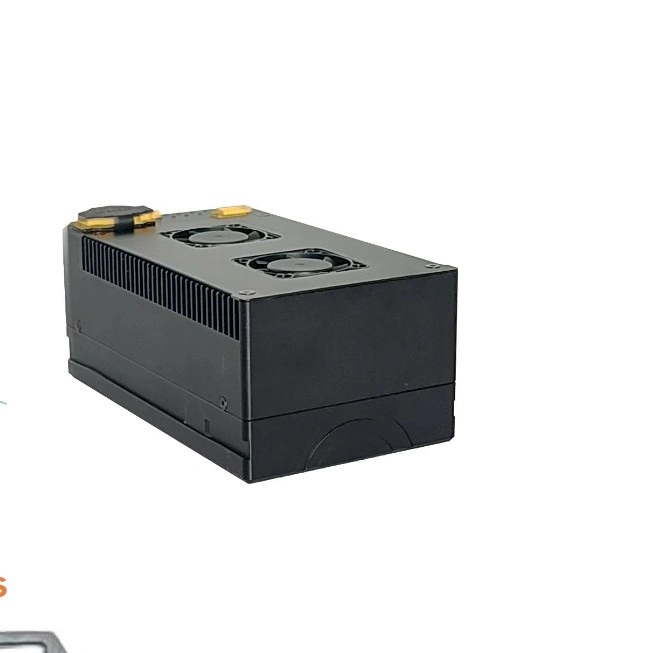

DJI M300/M350เครื่องบินไร้คนขับสถานี Tether

ลักษณะสําคัญ

ความสูงการบินสนับสนุน:	55m,110m หรือ 160m
ความดันทางเข้าของ Module Power Ground	176-264Vac
ความดันออกของโหลดพลังงานพื้นดิน	600 ~ 830Vdc ปรับ
ขนาดและน้ําหนักของโหลดพลังงานบนพื้นดิน	360 × 280 × 165 มิลลิเมตร, 9.2 กิโลกรัม.
ความดันออกของโมดูลอากาศ	51.5 ± 0.2Vdc
พลังการออกของโมดูลอากาศ	3000W
ขนาดและน้ําหนักของโมดูลอากาศ	158 × 92 × 110 มิลลิเมตร,960G

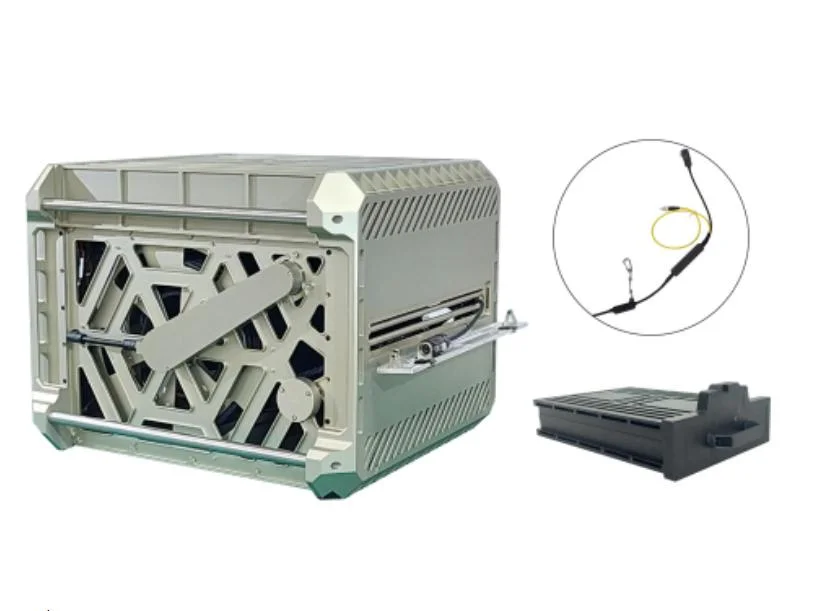

ระบบพลังงาน DJI Flycart30 Tether

ลักษณะสําคัญ

ความสูงการบินสนับสนุน:	110m หรือ 2200m
ความดันทางเข้าของ Module Power Ground	176-264Vac
ความดันออกของโหลดพลังงานพื้นดิน	600~800Vdc ปรับได้
ขนาดและน้ําหนักของโหลดพลังงานบนพื้นดิน	600 x 570 x 460, 54 กิโลกรัม
ความดันออกของโมดูลอากาศ	59± 0.2Vdc
พลังการออกของโมดูลอากาศ	19200W
ขนาดและน้ําหนักของโมดูลอากาศ	468 × 308 × 142 มิลลิเมตร90.8 กิโลกรัม



-ภารกิจทั้งกลางวันและกลางคืน
- รีเลย์วิทยุ
- การจัดการวิกฤต
- การป้องกันสถานที่
- ติดตามการจราจร
-ความปลอดภัยในงานขนาดใหญ่
- การตรวจสอบป่า
-การติดตามอุตสาหกรรม
-การติดตามคุณภาพอากาศ

1เครื่องบินไร้ผู้ขับเคลื่อน (UAV) ที่มีอัตราการเคลื่อนไหวสูงกว่าโรเตอร์ มีอันตรายและการทําลายอย่างแน่นอน การใช้งานที่ไม่ถูกต้องอาจทําให้เกิดการบาดเจ็บทางกายหรือความเสียหายทางทรัพย์สินกรุณาใช้ผลิตภัณฑ์ตามคู่มือการใช้งานอย่างละเอียด
2. ผู้ใช้งานควรได้รับการฝึกอบรมและการตรวจสอบทางมืออาชีพ พนักงานที่ไม่ได้รับการฝึกอบรม
3อย่าเมา เหนื่อย ไม่สบายใจ เมื่อใช้ยานี้
4. ต้องให้บุคลากรอยู่ห่างกันอย่างปลอดภัยระหว่างเครื่องบินไร้คนขับ (UAV) เป็นประจํา เพื่อป้องกันความเสี่ยง
5กรุณาบินใต้น้ําหนักการขึ้นเครื่องที่ปลอดภัย กรณีที่มีความเสี่ยง
6กรุณาอย่าบินภายใต้สถานการณ์ความรบกวนของไฟฟ้าแม่เหล็กแรง
7กรุณาปฏิบัติตามกฎหมายและระเบียบในท้องถิ่น และอย่าบินในเขตห้ามบิน
8. กรุณาอย่าอยู่ใกล้หรือสัมผัสมอเตอร์หมุนหรือหมุนหมุน
9. กรุณาชาร์จแบตเตอรี่ทั้งสองเต็ม ก่อนติดตั้งมันกับ UAV และแน่ใจว่าความดันความแตกต่างของพวกเขาต่ํากว่า 0.1 V
10. แบตเตอรี่ไม่ใช้เวลานาน กรุณาเก็บมันในที่แห้งอากาศกับ 60% ไฟฟ้า

1การแผนที่ การวัดและการจําลอง 3 มิติ
2การเฝ้าดู
3การตรวจสอบ
4การส่ง
5การปรับแต่งตามการใช้งานและความต้องการของลูกค้า

Q1: คุณสนับสนุน OEM / ODM?
ตอบ1: ใช่ เราสามารถพิมพ์โลโก้ของคุณบนสินค้าได้
Q2: เกี่ยวกับตัวอย่าง
A2: ในสถานการณ์ปกติตัวอย่างจะพร้อมภายใน 7 วัน และ 10-20 วันสําหรับคําสั่ง OEM / ODM. ค่าตัวอย่างและค่าจัดส่งจะคิดค่าใช้จ่าย
Q3: เวลาในการจัดส่งคืออะไร?
A3: สําหรับคําสั่งปกติ เราสามารถส่งภายใน 15 วัน สําหรับ OEM / ODM เราสามารถส่งภายใน 25-45 วัน (ขึ้นอยู่กับปริมาณ)เราจะแจ้งคุณล่วงหน้าเกี่ยวกับสถานะและการแก้ไข.
Q4: จํานวนการสั่งซื้อขั้นต่ําคืออะไร?
A4: ไม่มี MOQ สําหรับการขายปลีก (1 ชิ้นยอมรับ) รวมถึง OEM / ODM
Q5: คุณสามารถลดค่าจัดส่งได้หรือไม่?
A6: เมื่อคํานวณต้นทุนการจัดส่งสําหรับคุณ เรามักเลือก Express ที่ถูกที่สุดและปลอดภัยที่สุด แม้ว่าเราจะมีความร่วมมือกับบริษัทจัดส่งเราไม่สามารถลดต้นทุนได้ เพราะเราไม่ได้รับเงินถ้าคุณคิดว่ามันแพงสําหรับคุณ คุณสามารถเลือกเองได้เสมอ
